03 存储系统

概述

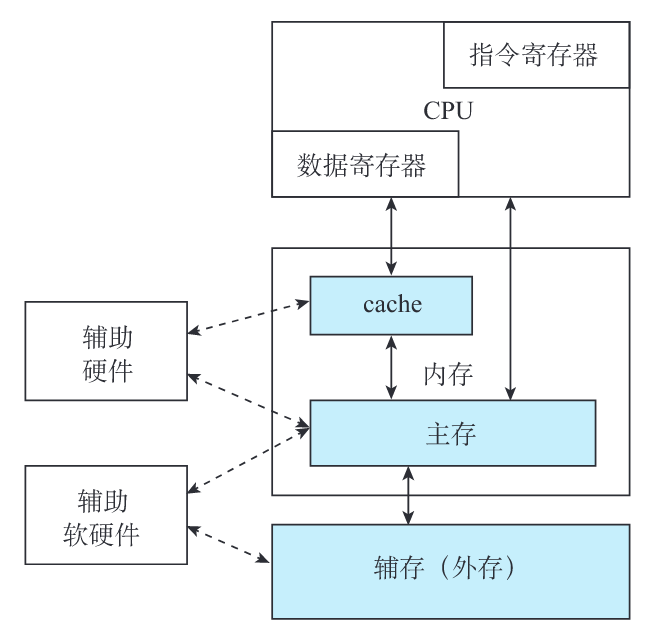

存储系统的层次结构

  1. 局部性原理：在某一段时间内，频繁访问某一局部的存储器地址空间，而对此范围以外的地址空间则很少访问的现象。

  2. 多级存储系统的组成：

    • 外存：解决存储容量问题，便宜
    • 内存：
      • 高速缓冲存储器（cache）：用于提升访问速度
      • 主存：常规内存。介于 cache 与外存之间，要求选取适当的存储容量和存取周期，使它能容纳系统的核心软件和较多的用户程序

存储器的分类

  • 存储位元：存储器中最小的存储单位。一个双稳态半导体电路或一个 CMOS 晶体管或磁性材料的存储元，均可以存储一位二进制代码。
  • 存储介质：半导体器件、磁性材料和光存储器。
  • 存取方式：
    • 随机存取存储器
    • 顺序存储存储器：磁带
    • 半顺序（直接）存取存储器：磁盘，沿磁道方向顺序存取、垂直半径方向随机存取
  • 读写功能：
    • ROM：只读存储器
    • RAM：随机存取存储器（读写存储器）
  • 信息易失性：
    • ROM：可以掉电
    • RAM：掉电就失去信息
  • 与 CPU 的耦合程度：
    • 内存：
      • 主存
      • Cache
    • 外存

计算机的主存可以分成：

  • RAM：
    • SRAM：静态。用半导体管的“导通”或“截止”来记忆的，只要不掉电，储存信息就不会丢失。
    • DRAM：动态。用电荷储存在电容上，随着时间的推移，电荷会逐渐漏掉，储存信息也会丢失，因此要周期性地对其“刷新”。
  • ROM：
    • 掩膜 ROM
    • PROM：一次性可编程
    • EPROM：可擦除的编程
      • 紫外线擦除（UV-EPROM）
      • 电擦除（EEPROM）
      • 闪速（Flash）

存储器的编址和端模式

  • 存放一个机器字的存储单元，通常称为字存储单元，相应的单元地址称为字地址。
  • 存放一字节的单元，称为字节存储单元，相应的地址称为字节地址。

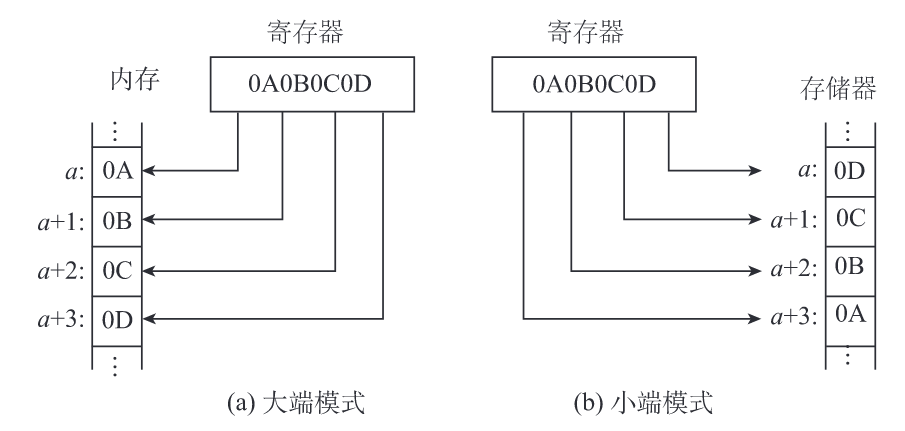

  • 端模式：存在⼀个存储字内部的，多字节的排列顺序问题：

    ​ 端模式

    • 大端模式（big-endian）：将一个字的高有效字节放在内存的低地址端，低有效字节放在内存的高地址端。
    • 小端模式（little-endian）：恰恰相反。

技术指标

  • 存储容量
  • 存储时间：从存储器接收到读/写命令开始，到信息被读出或写入完成所需的时间。
  • 存取周期：CPU 连续两次访问存储器的最小间隔时间。通常，存储周期略大于存取时间。
  • 存储器带宽（数据传送速率）：单位时间里存储器所存取的信息量。带宽=W/存取周期(bit/s)。

SRAM

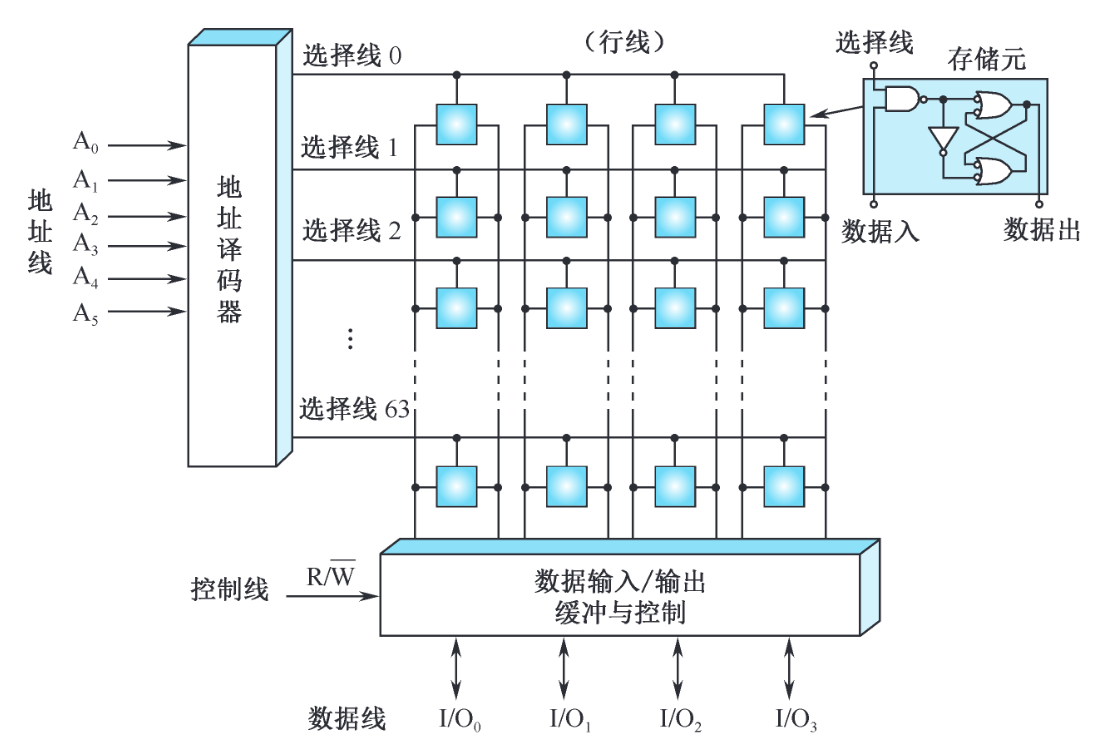

基本静态存储元阵列

Sram

  • 地址线 6 位：\(2^6=64\)，则地址译码器输出有 64 条选择线，称为行线
  • 数据线 4 位
  • 总存储位元的数量：\(64 \times 4=256\)

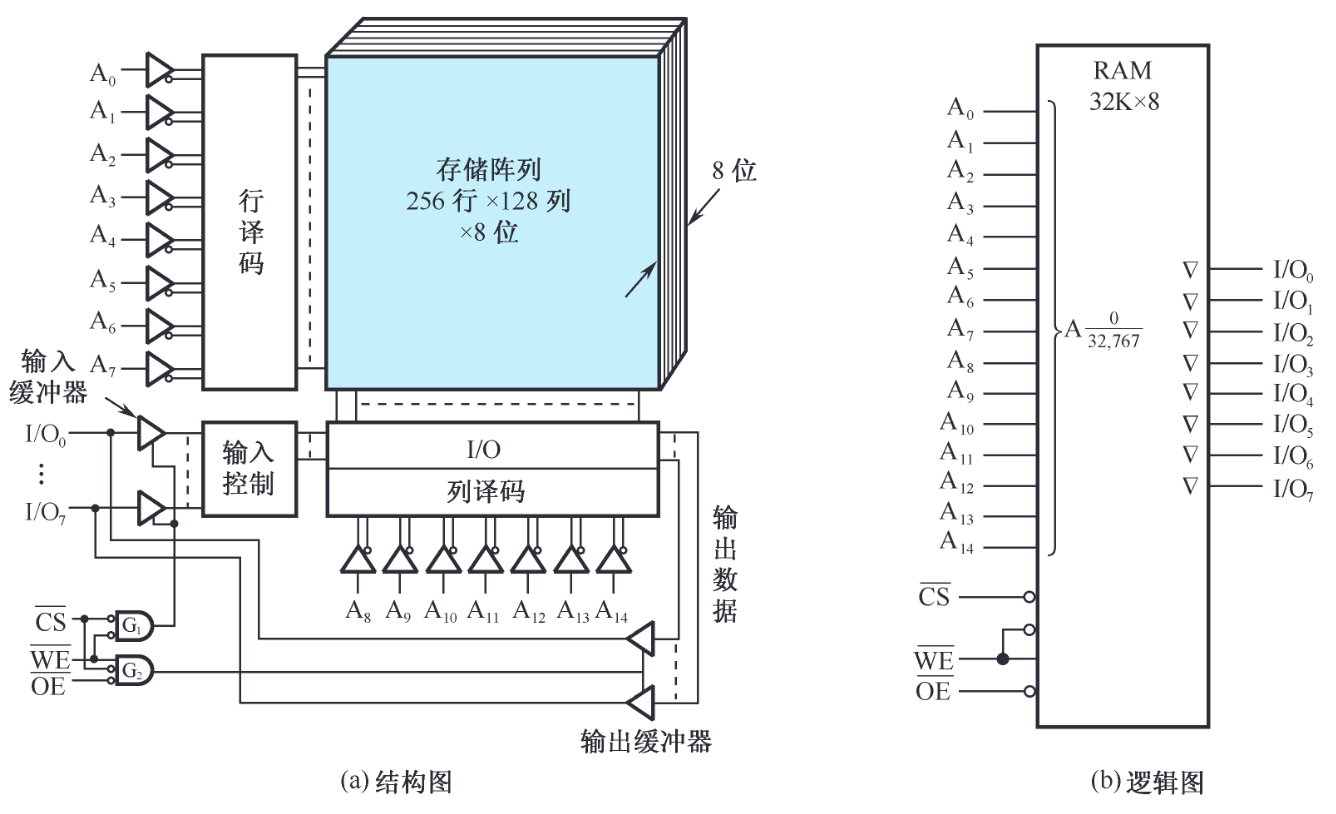

基本 SRAM 逻辑结构

sram

  • 采用双译码方式
  • 输入地址
    • 行：\(2^8 = 256\)
    • 列：\(2^7=128\)
  • 输出 8 位

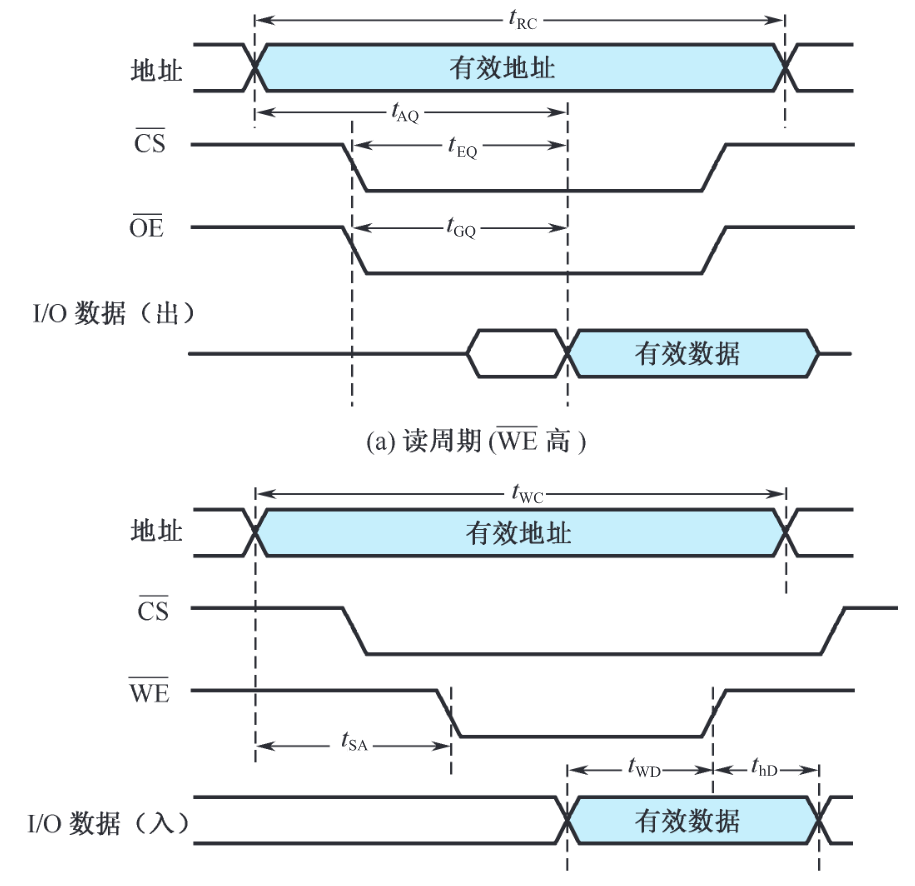

SRAM 读写时序

读写时序

存储器容量的扩充

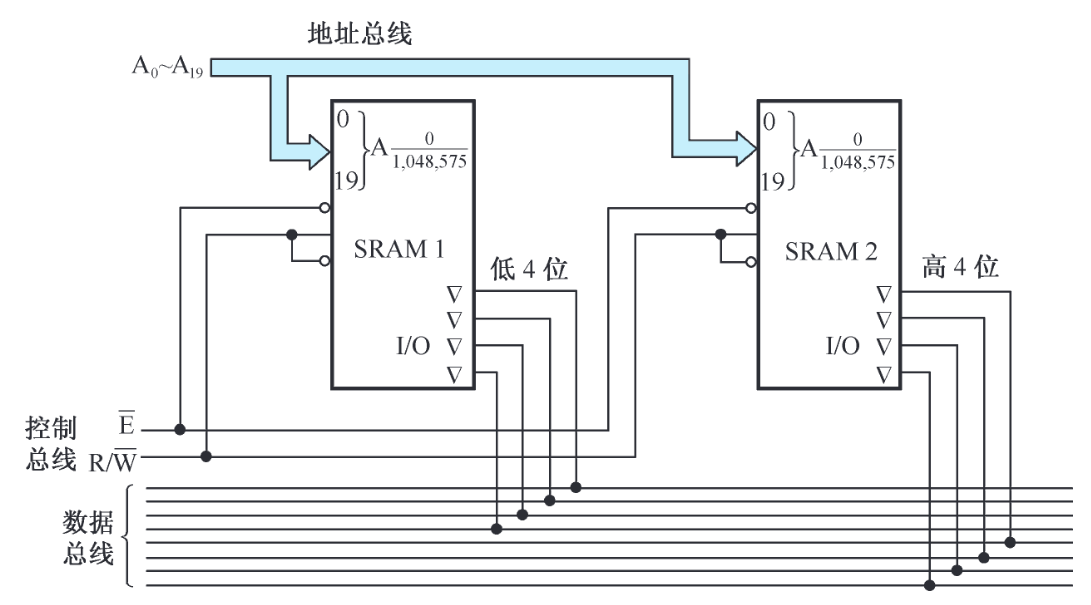

位拓展

位拓展

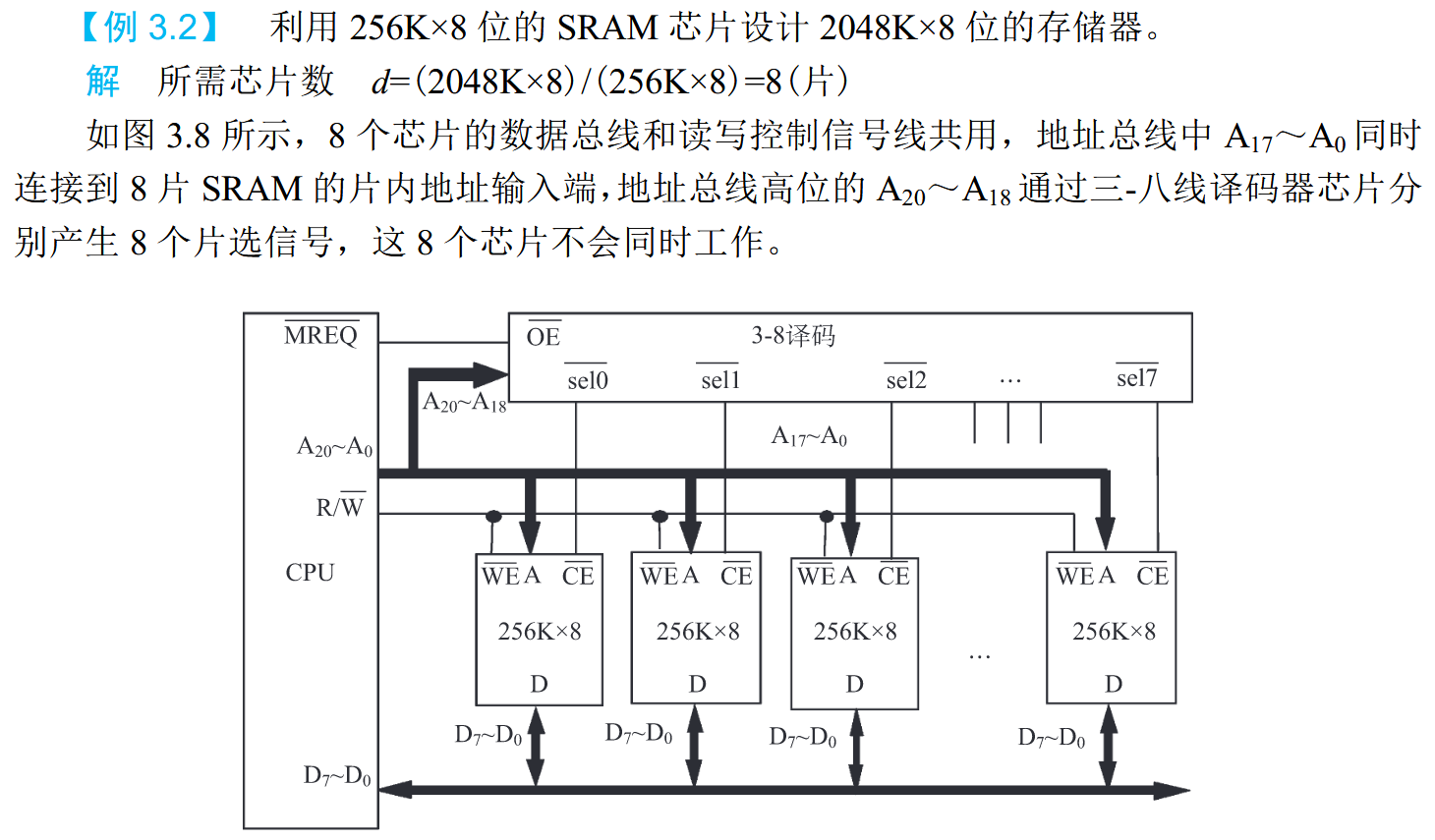

字拓展

字模式

DRAM

与 SRAM 相比，DRAM 的存储元所需元件更少，所以存储密度更高。

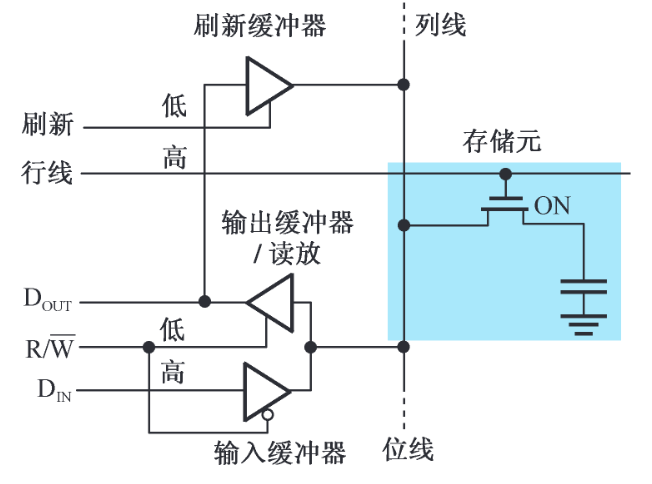

DRAM 存储元工作原理

dram 原理

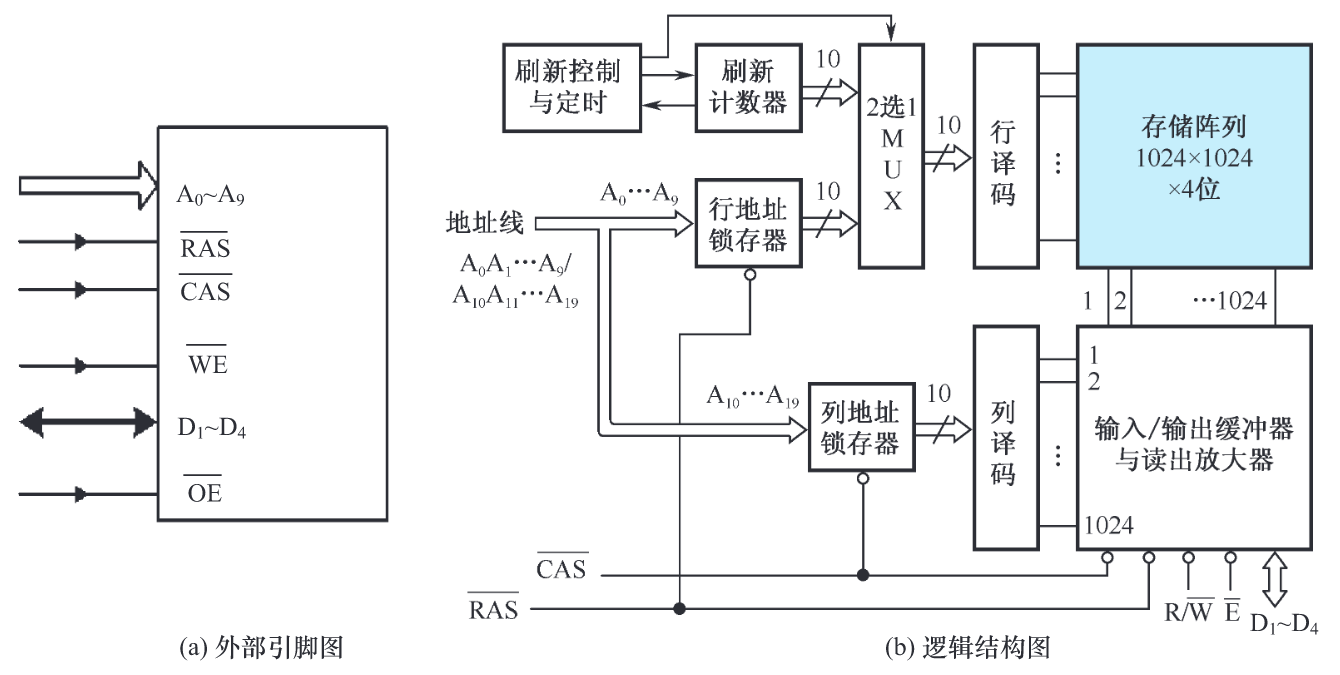

DRAM 芯片的逻辑结构

dram芯片

  • 与 SRAM 不同的是，图中增加了行地址锁存器（RAS）和列地址锁存器（CAS）
  • 将地址分为行、列两部分，分时传送

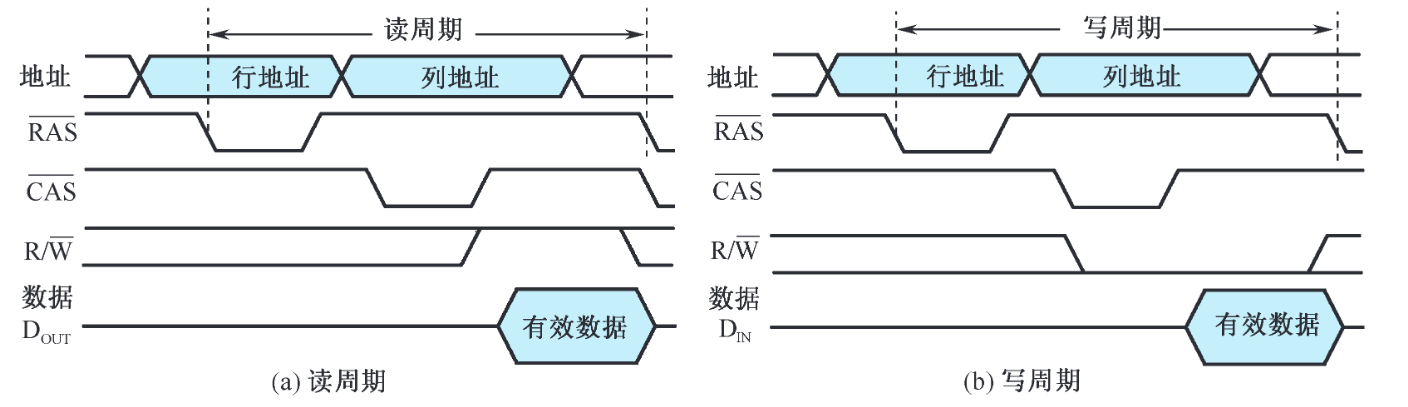

DRAM 读写时序

dram读写

DRAM 刷新操作

当前主流的 DRAM 器件的刷新间隔时间（刷新周期）为 64ms。

  • 集中式刷新策略：每一个刷新周期中集中一段时间对 DRAM 的所有行进行刷新。由于在刷新的过程中不允许读/写操作，集中式刷新策略存在“死时间”。
  • 分散式刷新策略：每一行的刷新操作被均匀地分配到刷新周期时间内。由于 64ms 除以 8192 约等于 7.8μs，所以 DRAM 每隔 7.8μs 刷新一行。

突发传输模式

突发（Burst，猝发）访问：指的是在存储器同一行中，对相邻的存储单元进行连续访问的方式，突发长度可以从几字节到数千字节不等。提升等效数据访问速度。

同步 DRAM（SDRAM）

主要改进：在 DRAM 接口上增加时钟信号则可以降低存储器芯片与控制器同步的开销。

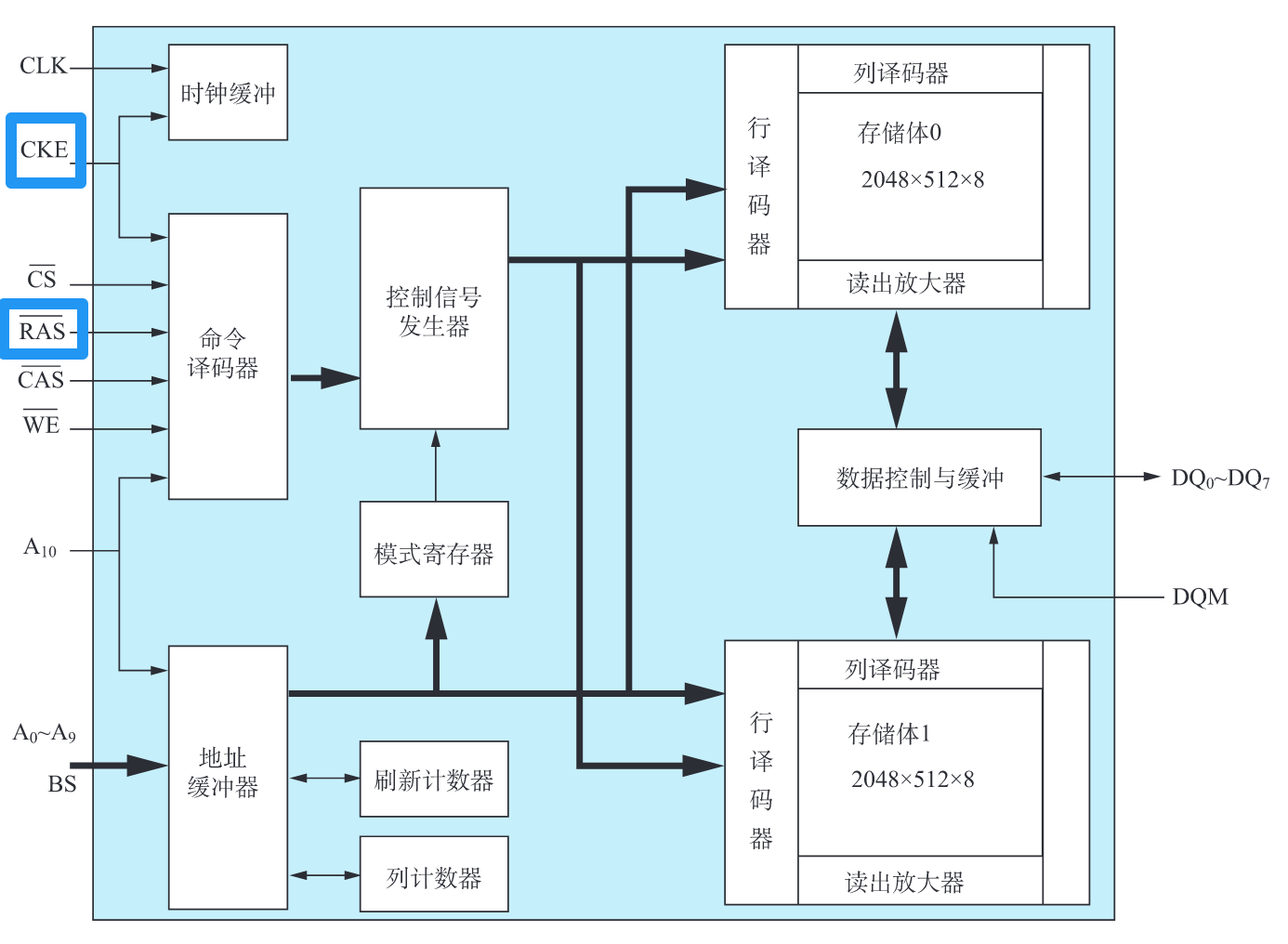

SDRAM 的特征

sdram结构

  • 同步操作：CKE 为时钟使能信号，只有该信号有效时，时钟输入才能作用于 SDRAM 芯片。
  • 多存储体配置：SDRAM 的存储体被拆分为多个相互独立的存储体（bank）。各存储体可同时和独立工作，也可选择顺序工作或交替工作。
  • 命令控制：传统的异步 DRAM 是根据控制信号的电平组合选择工作方式的，而 SDRAM 将一组控制信号的电平编码组合为“命令”。
  • 模式寄存器：在 SDRAM 加电后必须先对模式寄存器进行设置，控制 SDRAM 工作在不同的操作模式下。

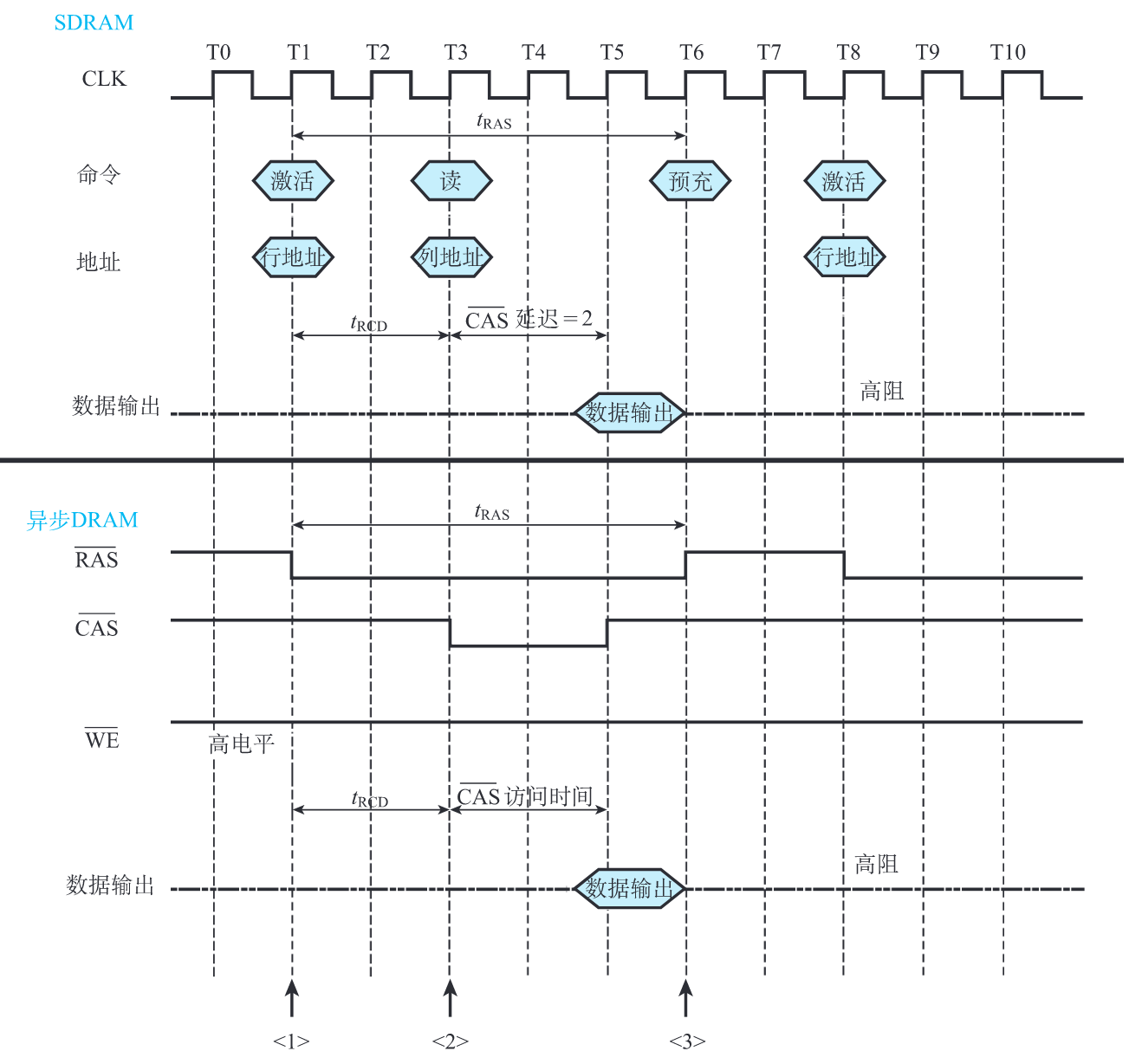

SDRAM 的控制方式

控制方式

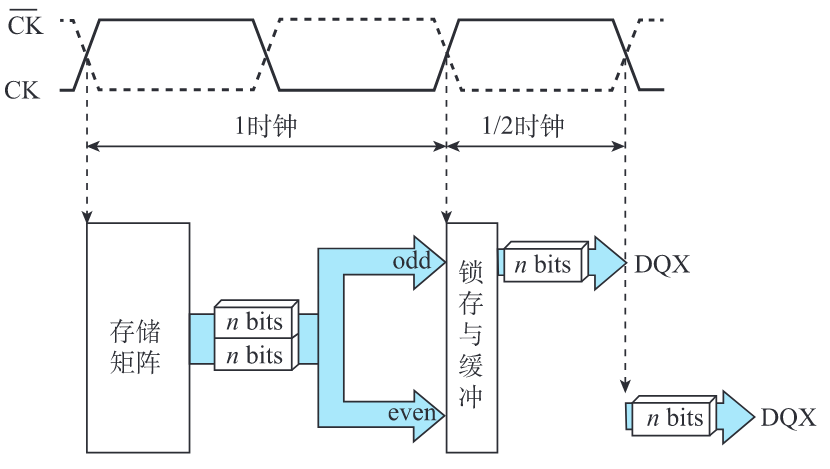

双倍数据率 SDRAM（DDR SDRAM）

最大特点便是在时钟的上升沿和下降沿都能传输数据。

ddr2

  • DDR1，每个时钟周期传输 2n 比特数据
  • DDR2，每个时钟周期传输 4n 比特数据
  • 差分时钟：因为温度和电阻特性的改变等原因，CK 上下沿间距可能发生变化，此时与其反相的 \(\overline{CK}\) 就起到触发时钟校准的作用。

CDRAM

CDRAM (Cached DRAM) 是一种附带高速缓冲存储器的动态存储器。是在常规的 DRAM 芯片封装内又集成了一个小容量 SRAM 作为高速缓冲存储器。

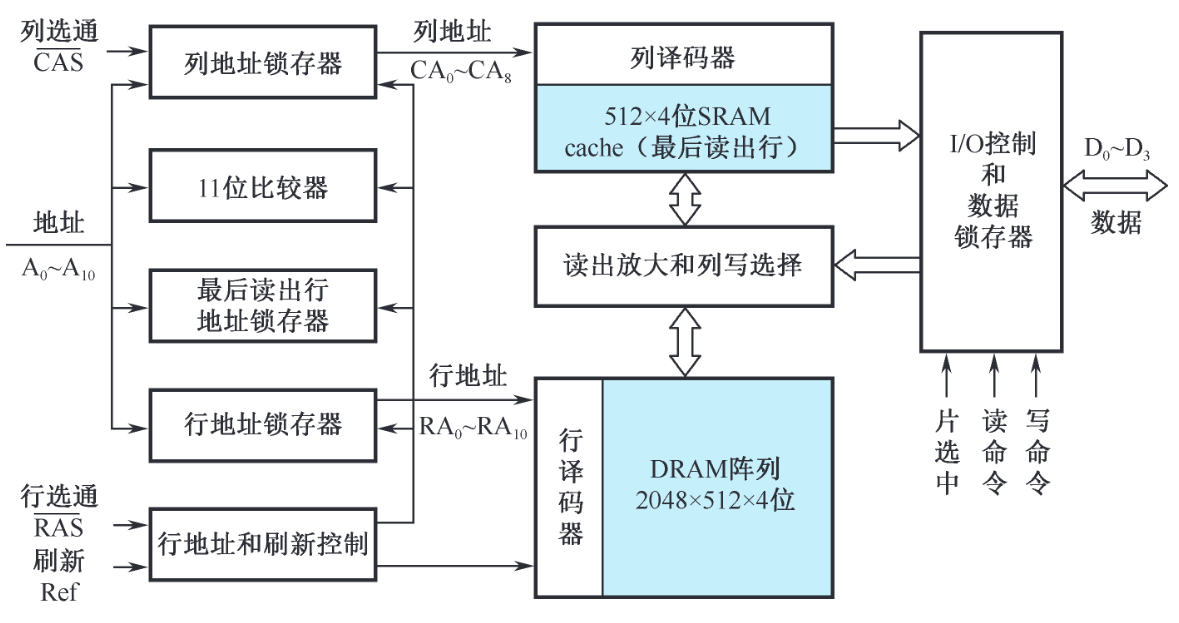

CDRAM 的芯片结构

cdram结构

  • 一片 512×4 位的 SRAM 构成 cache，保存最近访问的一行数据。

  • 另外增加了最后读出行地址锁存器和行地址比较器。如果后续访问的数据就在最近访问过的行中，则可直接从 cache 中读出数据而无须访问 DRAM 存储体。

  • CDRAM 优点：

    1. 突发操作的速度高,如果连续访问的地址的高 11 位相同（属于同一行地址），那么只需连续变动 9 位列地址就能从 SRAM 中快速读出数据。
    2. 在 SRAM 读出期间可同时对 DRAM 阵列进行刷新。
    3. 允许在写操作完成的同时启动同一行的读操作。因为芯片内的数据输出路径（由 SRAM 到 I/O）与数据输入路径（由 I/O 到读出放大和列写选择）是分开的。

ROM

概述

  • Flash 闪存：
    • NOR 闪存：线性闪存。
      1. 可以像 SRAM 和传统 ROM 那样随机读出任意地址的内容，读出速度高；
      2. 存储在其中的指令代码可以直接在线执行；
      3. 可以对单字节或单字进行编程；
      4. 以区块 (sector) 或芯片为单位执行擦除操作；
      5. 拥有独立的数据线和地址线，因而接口方式与 SRAM 相似。
    • NAND 闪存：非线性闪存。每次读出以页 (page) 为单位，因而属于非随机访问的存储器。有 10 倍于 NOR 闪存的可擦除次数。

NOR 闪存

NOR 的接口与逻辑结构

nor

NOR 的总线操作与工作方式

常用的判定编程和写入的状态的方法称为 data# polling

并行存储器

双端口存储器

同一个存储器具有两组相互独立的读写控制电路

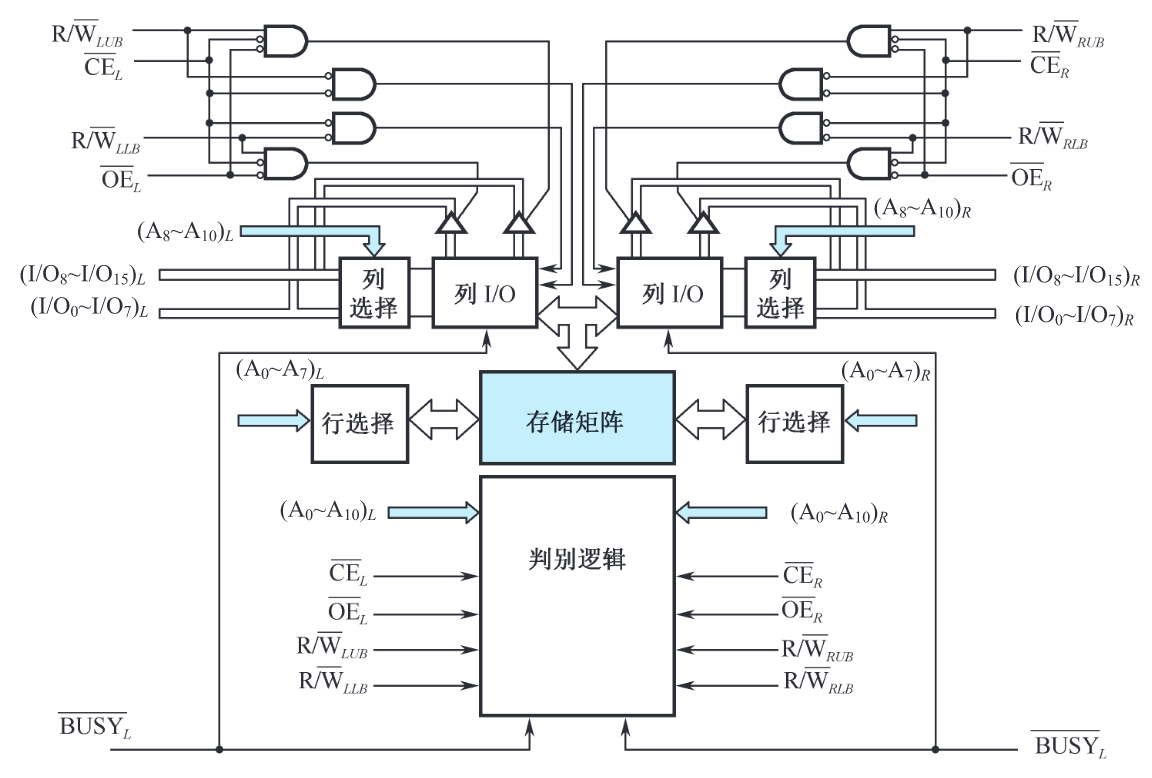

双端口存储器逻辑结构

结构

无冲突读写控制

当两个端口的地址不相同时，在两个端口上进行读写操作，一定不会发生冲突。

有冲突读写控制

当两个端口同时存取存储器同一存储单元，而且至少有一个端口为写操作时，便发生读写冲突。

仲裁逻辑可以根据两个端口的地址匹配，或片选使能信号有效的时间，决定对哪个端口进行存取。

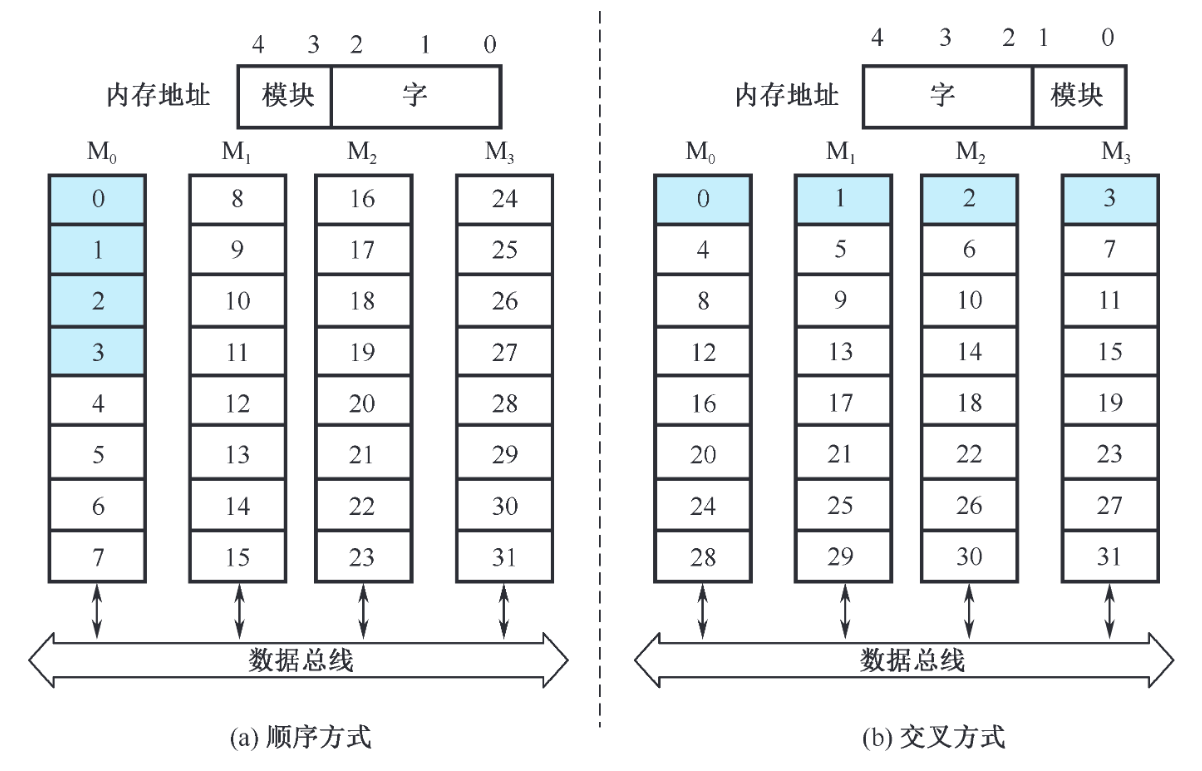

多模块交叉存储器

存储器的模块化组织

模块化
