03 离散傅里叶变换

预备知识

周期序列和有限长序列的关系

周期序列： $$ \tilde{x}(n) = \sum_{r=-\infty}^{\infty} x(n+rN) = x(n) * \sum_{r=-\infty}^{\infty} \delta(n+rN) $$ 主值序列： $$ x(n)=\tilde{x}(n)R_N(n) $$

求模运算

\[ \tilde{x}(n) = \sum_{r=-\infty}^{\infty} x(n+rN) = x((n))_N \]

在 \(x((n))_N\) 中，\(n\) 的取值范围被限定在了 \(0 \sim N-1\)，因而简化了运算。

有限长的 DFT

4 种信号的傅里叶分析

傅里叶变换（非周期模拟信号的频谱）

傅里叶级数（周期为 T 的模拟信号的频谱）

DFT 性质

线性

若两序列 \(x_1(n)\) 和 \(x_2(n)\)​ 的长度均为 N，且其 N 点 DFT 分别为：

\[ X_1(k) = DFT[x_1(n)] \]

\[ X_2(k) = DFT[x_2(n)] \]

则： $$ DFT[ax_1(n) + bx_2(n)] = aX_1(k) + bX_2(k) $$

• 很重要的一点，是要保证两个序列长度及 DFT 点数均为 N

• 若两序列长度分别为 \(N_1\)、\(N_2\)，且 \(N_1 \neq N_2\)，则需补零使两序列长度均为 \(N\) (相等)，且 \(N \geq \max[N_1, N_2]\)

帕塞瓦尔定理

若： \(x(n) \stackrel{DFT}{\longleftrightarrow} X(k)\)

则：

\[ \sum_{n=0}^{N-1} |x(n)|^2 = \frac{1}{N} \sum_{k=0}^{N-1} |X(k)|^2 \]

反转定理

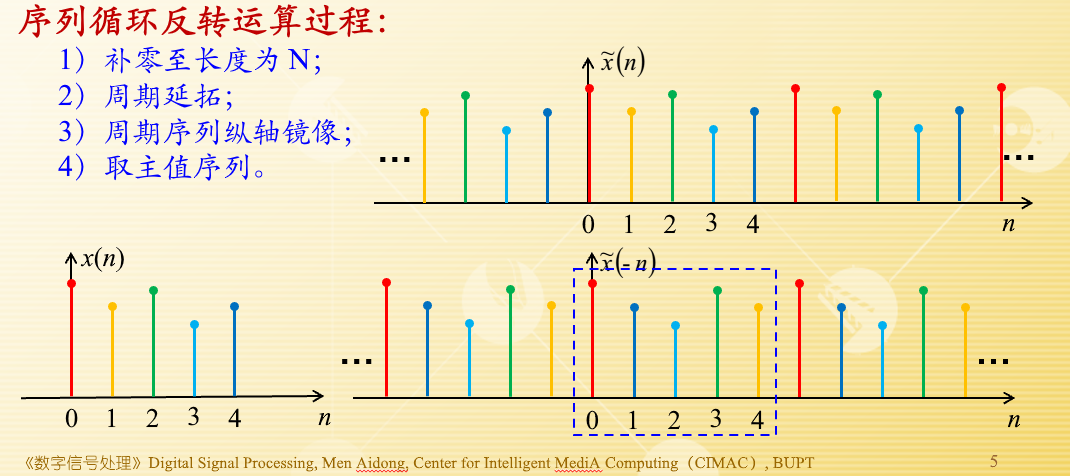

循环反转运算

如果 \(x(n)\) 是长度为 N 的序列，则称 \(x((-n))_NR_N(n)\) 为 \(x(n)\)​ 的循环反转运算。

\[ x((-n))_N R_N(n) = \begin{cases} x(0) & n = 0 \\ x(N-n) & n = 1, \cdots, (N-1) \end{cases} \]

反转定理

若 \(x(n) \stackrel{DFT}{\longrightarrow} X(k)\)

则 \(x((-n))_N R_N(n) \stackrel{DFT}{\longrightarrow} X((-k))_N R_N(k)\)

循环移位

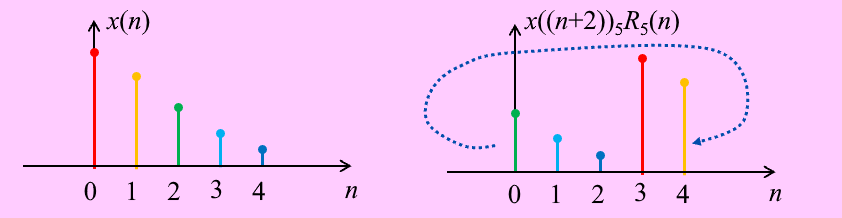

循环移位（圆周移位）

\[ x_m(n) =x((n+m))_NR_N(n) \]

序列循环移位后的 DFT

若 \(x(n) \stackrel{DFT}{\longrightarrow} X(k)\)，则：

\[ x_m(n) = x((n+m))_N R_N(n) \stackrel{DFT}{\longrightarrow} W_N^{-mk} X(k) \]

频域循环移位后的IDFT

也叫“调制特性”。根据 DFT 的对偶特性，频域内循环移位与时域内循环移位有类似的结果，即： $$ X((k+l))_N R_N(k) \stackrel{IDFT}{\longrightarrow} W_N^{nl} x(n) = x(n) e^{-j\frac{2\pi}{N}nl} $$

\[ DFT\left[x(n)\cos\left(\frac{2\pi nl}{N}\right)\right] = \frac{1}{2}\left[X((k-l))_N + X((k+l))_N\right]R_N(k) \]

\[ DFT\left[x(n)\sin\left(\frac{2\pi nl}{N}\right)\right] = \frac{1}{2j}\left[X((k-l))_N - X((k+l))_N\right]R_N(k) \]

对称性

周期序列的定义：

\[ \tilde{x}(n) = \tilde{x}_e(n) + \tilde{x}_o(n) \]

周期共轭偶对称分量：

\[ \tilde{x}_e(n) = \frac{1}{2}\left[\tilde{x}(n) + \tilde{x}^*(-n)\right] \]

周期共轭奇对称分量：

\[ \tilde{x}_o(n) = \frac{1}{2}\left[\tilde{x}(n) - \tilde{x}^*(-n)\right] \]

若 \(x(n) \stackrel{DFT}{\longrightarrow} X(k)\)​，则：

1. \(x^*(n) \leftrightarrow X^*((-k))_NR_N(k)\)
2. \(x^*((-n))_N R_N(n) \leftrightarrow X^*(k)\)​
3. \(\text{Re}[x(n)] \leftrightarrow X_e(k)\)​ —— \(X(k)\) 共轭偶对称部分
4. \(j\text{Im}[x(n)] \leftrightarrow X_o(k)\) —— \(X(k)\) 共轭奇对称部分
5. \(x_e(n) \leftrightarrow \text{Re}[X(k)]\)​
6. \(x_o(n) \leftrightarrow j\text{Im}[X(k)]\)

若 \(x(n)\)​ 为实序列，则：

1. \(X(k) = X^*((-k))_N = X^*((N-k))_N\)
2. \(\text{Re}[X(k)] = \text{Re}[X((-k))_N]\)
3. \(\text{Im}[X(k)] = -\text{Im}[X((-k))_N]\)
4. \(|X(k)| = |X(-k)|\)
5. \(\text{arg}[X(k)] = -\text{arg}[X((-k))_N]\)

注意看 PPT 的例题。

循环卷积

线性卷积

两个有限长序列：

\[ x_1(n),\quad 0 \le n \le N_1 - 1 \\ x_2(n),\quad 0 \le n \le N_2 -1 \]

他们俩的线性卷积为：

\[ \begin{aligned} y(n) &= x_1(n) * x_2(n) \\ &= \sum_{m=-\infty}^{\infty} x_1(m) x_2(n-m) \\ &= \sum_{m=-\infty}^{\infty} x_2(m) x_1(n-m) \end{aligned} \]

• 线性卷积结果 \(y(n)\) 长度为 \(N_1 + N_2 -1\)
• 线性卷积结果的起始、结束位置，为输入序列相应位置之和

循环卷积

定义：

\[ \begin{aligned} x_3(n) &= x_1(n) \otimes x_2(n) \\ &= \left[ \sum_{m=0}^{N-1} \tilde{x}_1(m) \tilde{x}_2(n-m) \right] R_N(n) \end{aligned} \]

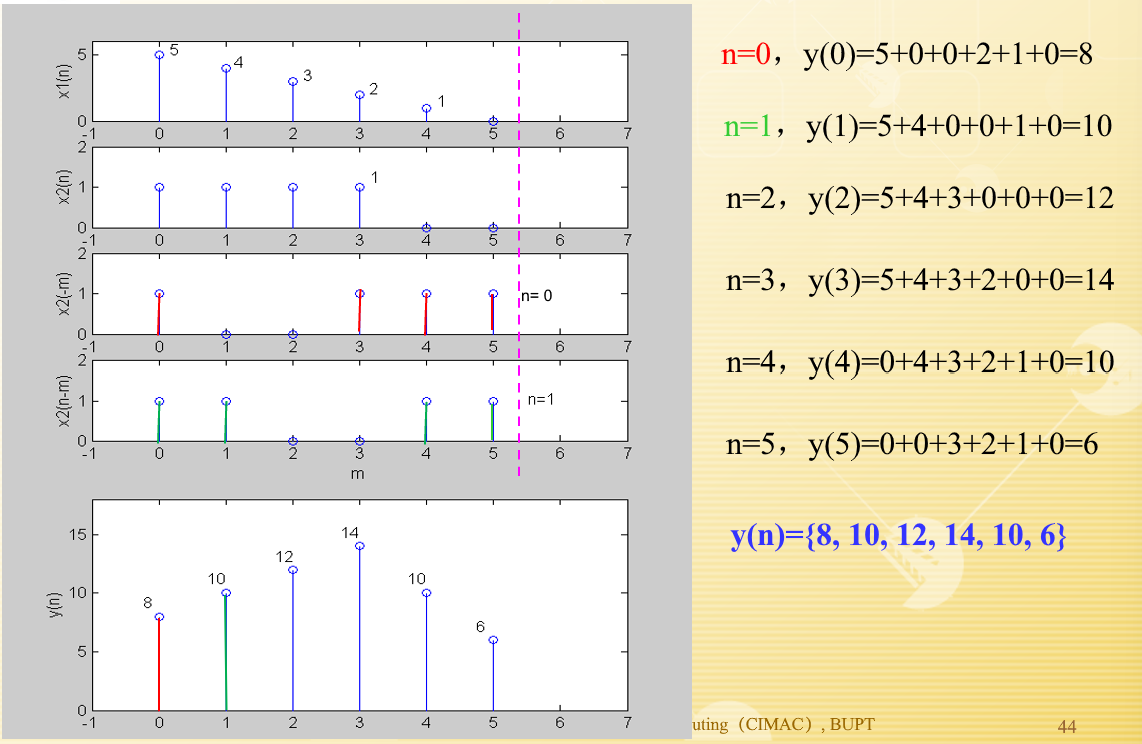

作图法

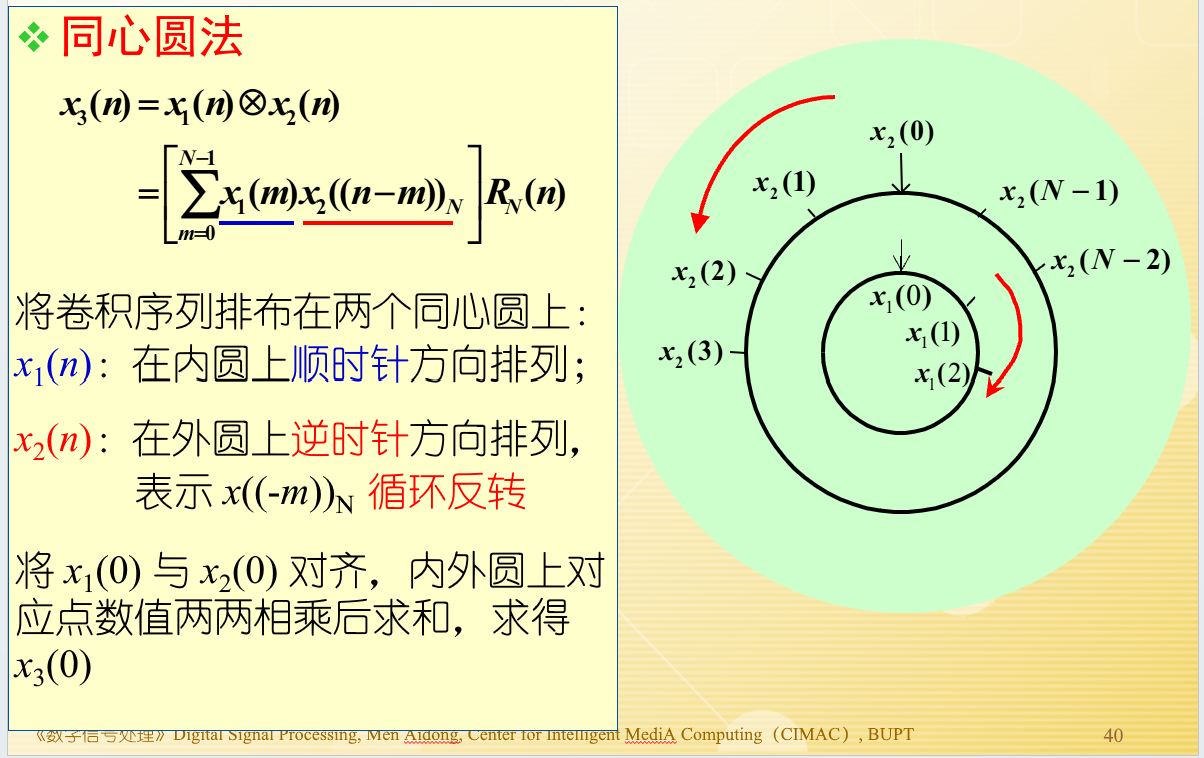

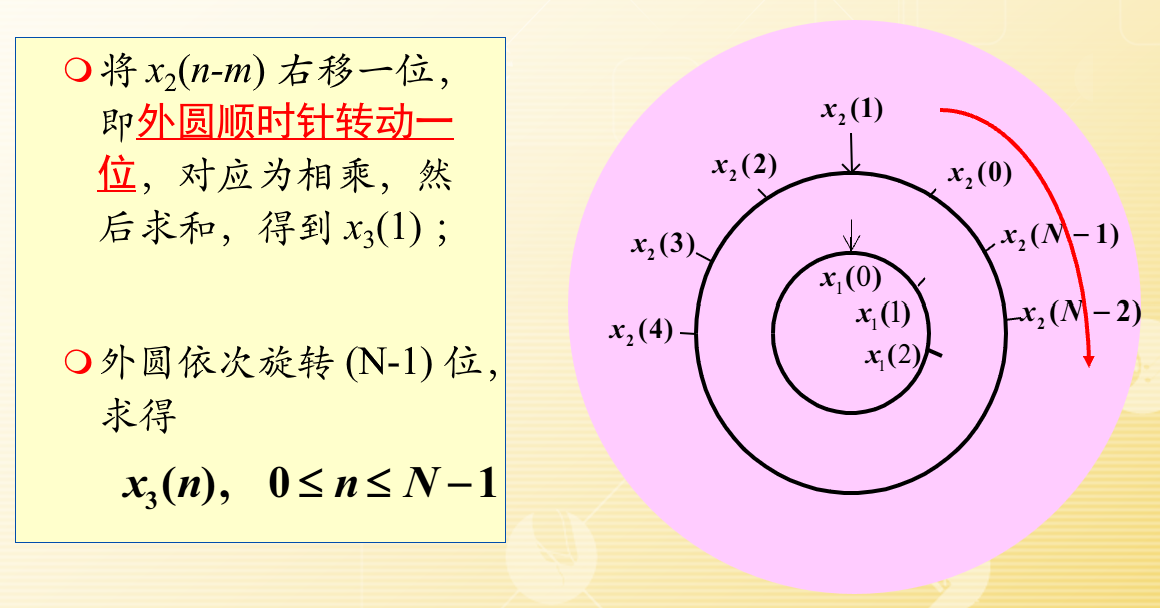

同心圆法

DFT 应用

求离散线性卷积

误差分析

循环卷积等于线性卷积的条件是： $$ N \ge N_1 + N_2 -1 $$ 误差分析： $$ e(n) = y(n+N), \quad 0 \le n \le N-1 $$

后面很多例题，看 PPT

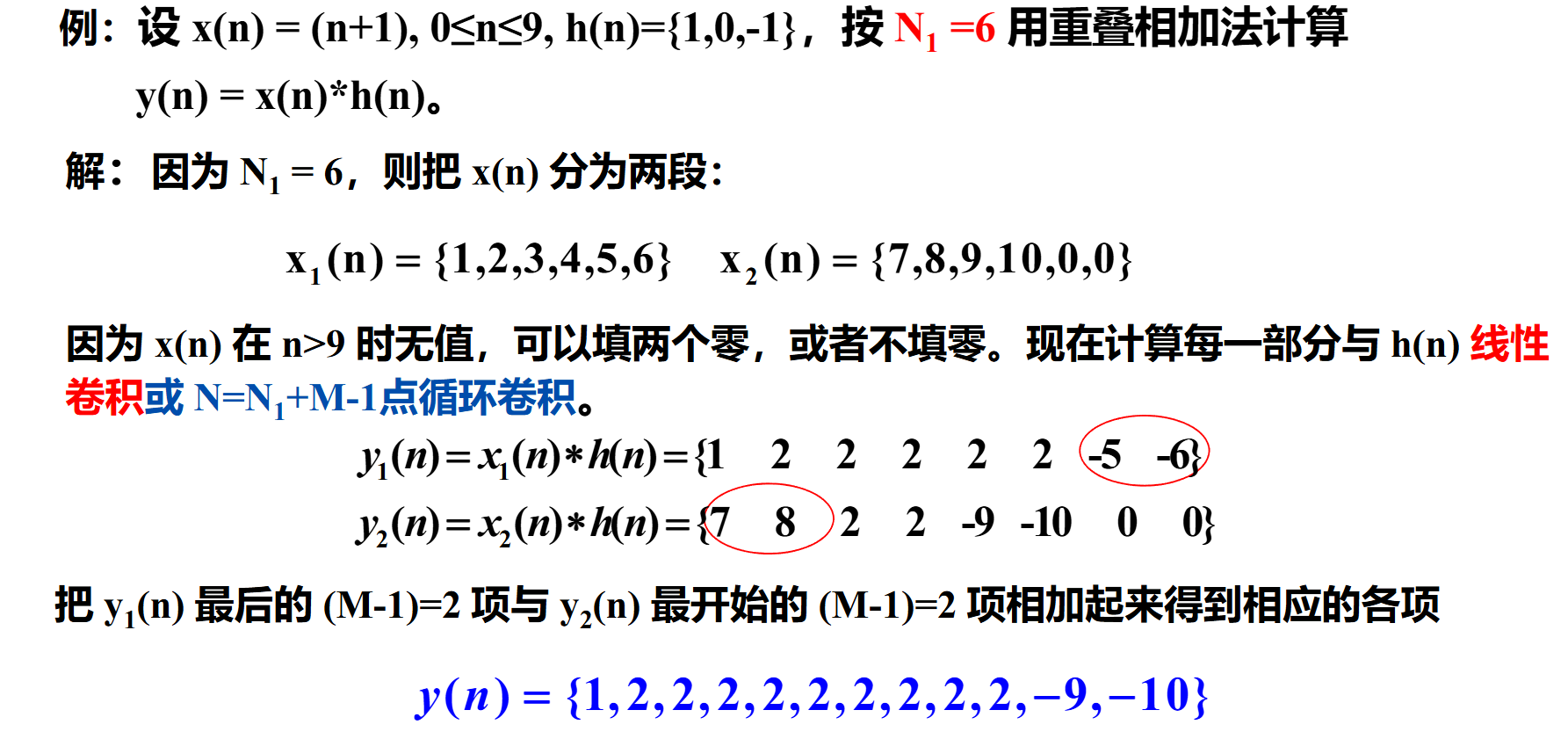

重叠相加法

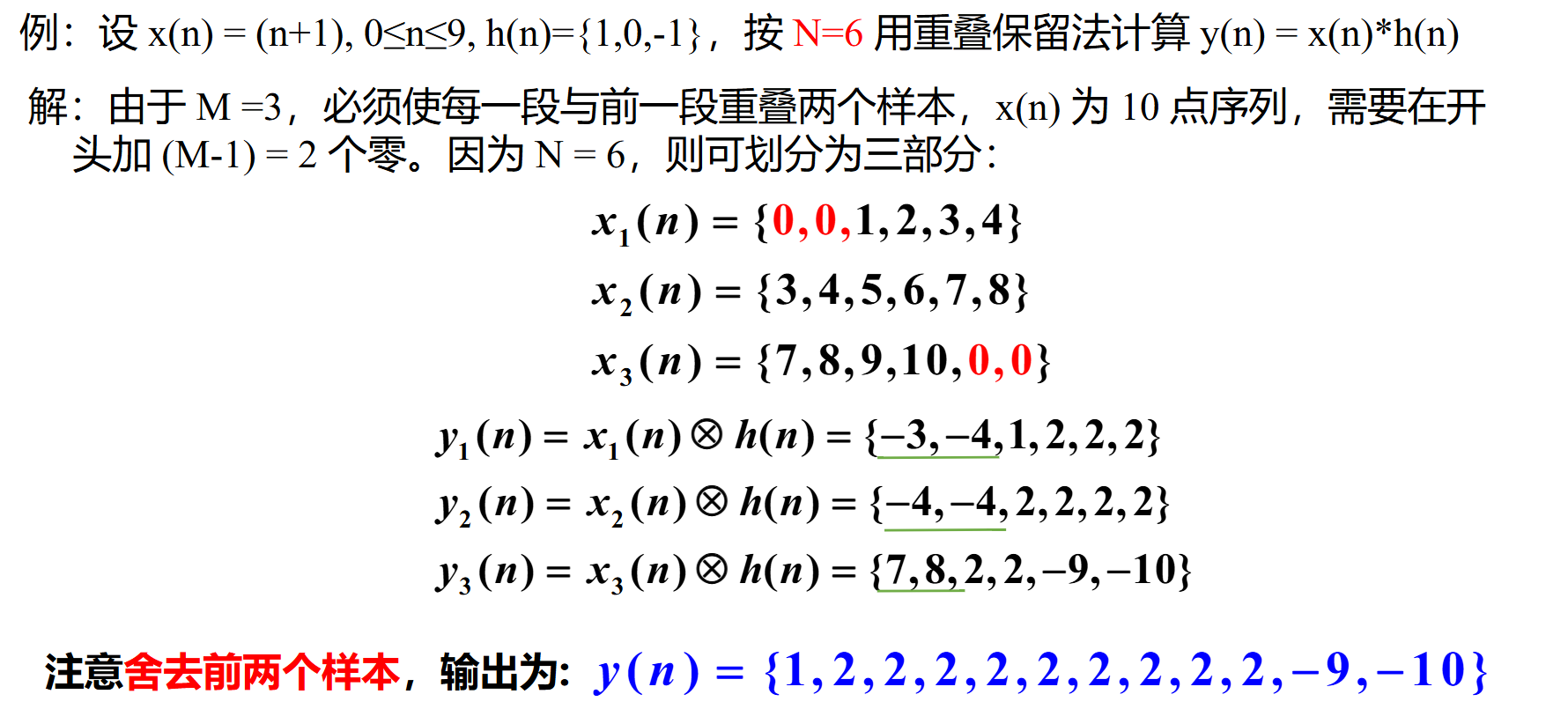

重叠保留法

频谱分析

参数选择

参数	描述
\(f_h\)	信号最高频率
\(T\)	时域取样间隔
\(f_s\)	时域取样频率
\(T_0\)	信号记录长度（时域周期）
\(F_0\)	频域取样间隔（频率分辨率）
\(N\)	取样点数

参数关系：

• \(f_s \ge 2f_h\)
• \(f_s = 1/T\)
• \(T_0 = 1/F_0\)
• \(T_0 = NT\)
• \(f_s = NF_0\)

为便于 FFT 计算，一般选择 \(N = 2^r\) (\(r\) 为正整数)。

各种近似

TODO

FFT 快速傅里叶变换

旋转因子 \(W^{nk}_N\) 的性质

\[ W_N = e^{-j \frac{2\pi}{N}} \]

• 对称性：\(W_N^{nk + \frac{N}{2}} = -W_N^{nk}\)

• 周期性：\(W_N^{kn} = W_N^{(k+N)n} = W_N^{k(n+N)}\)

• 可约性：\(W_N^{nk} = W_{MN}^{Mnk}\)

• 特殊点：\(W_4=-j\)、\(W_4^2 = j\)

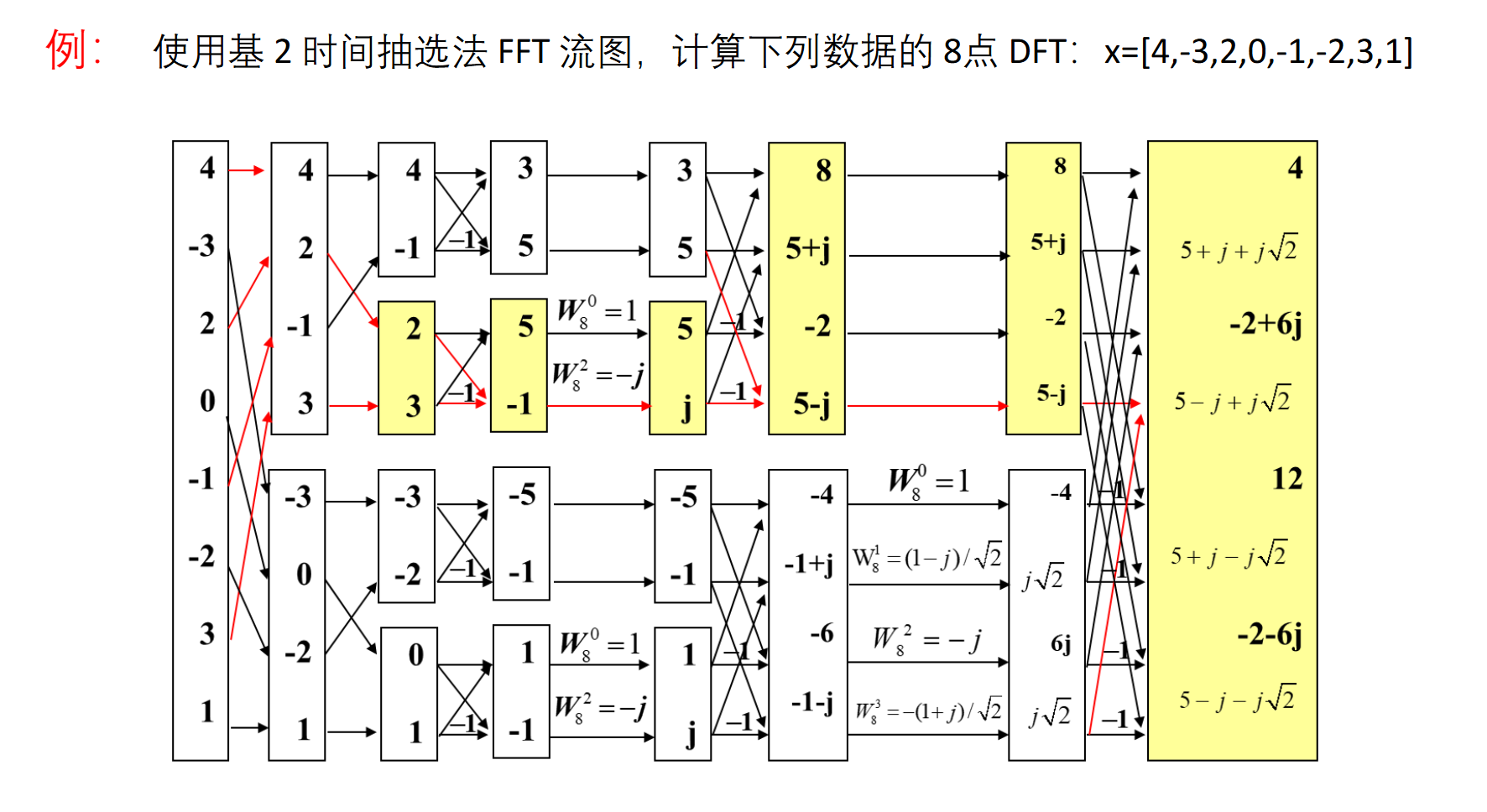

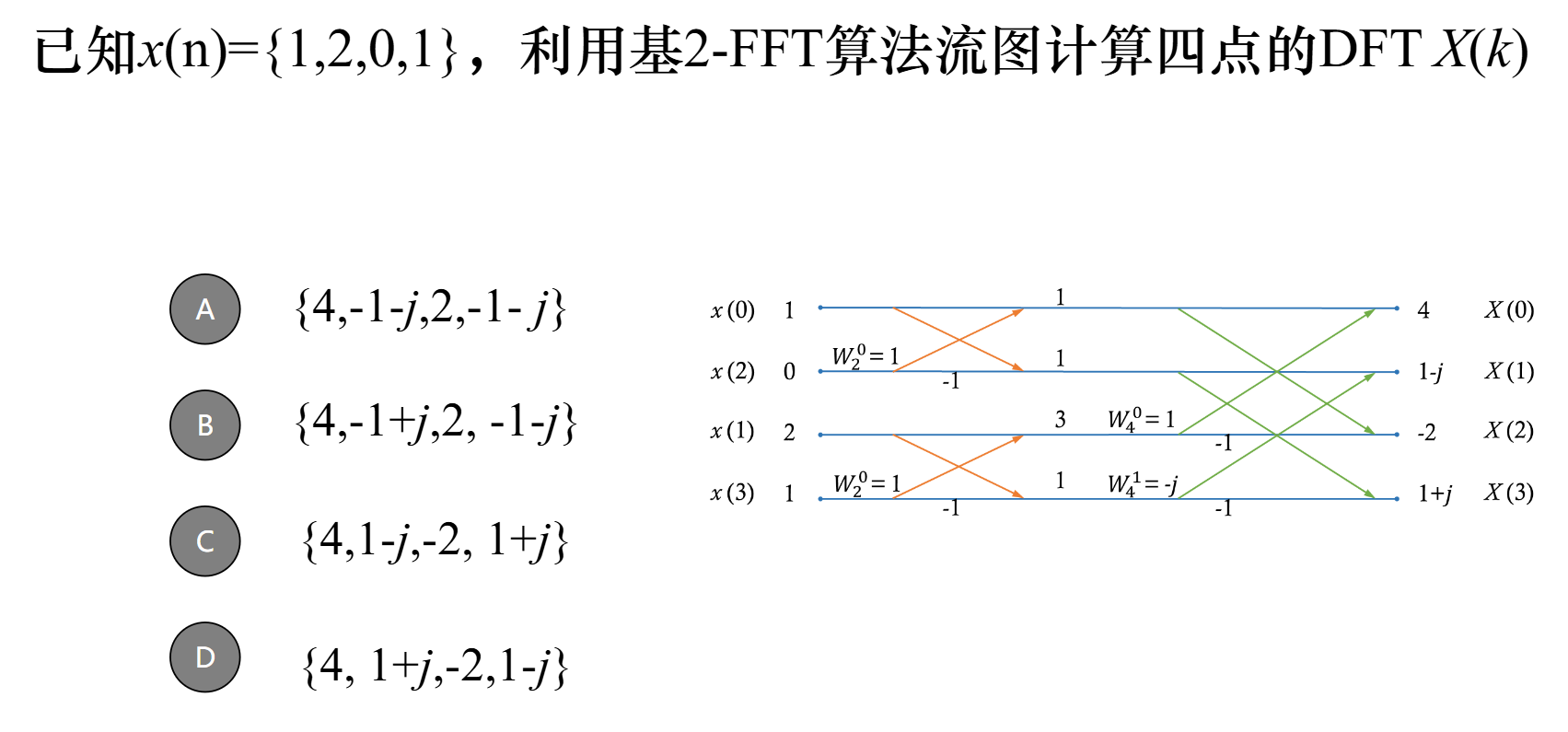

基 2 DIT-FFT

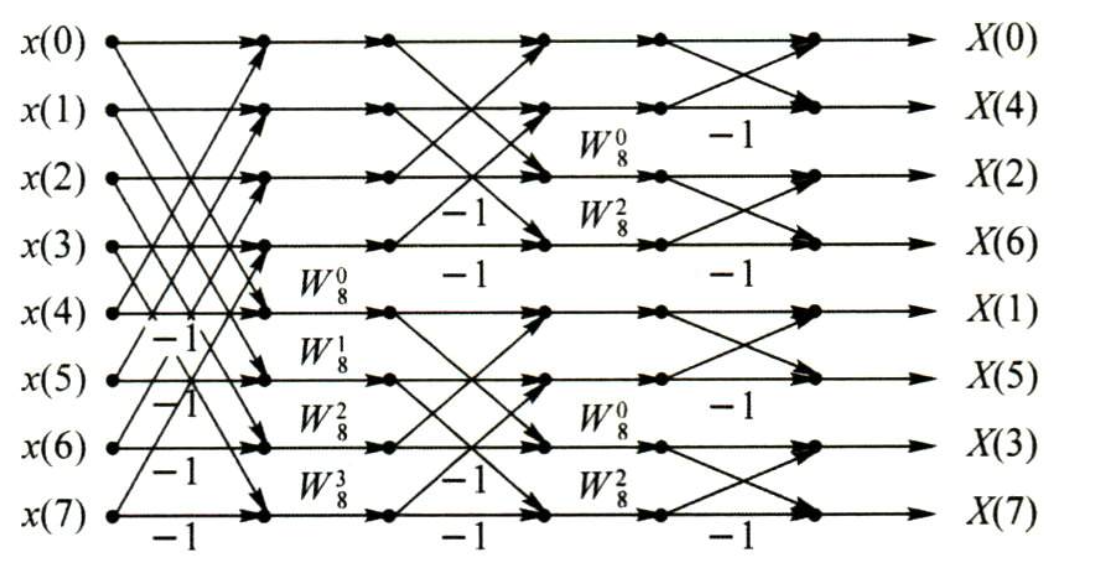

基 2 DIF-FFT

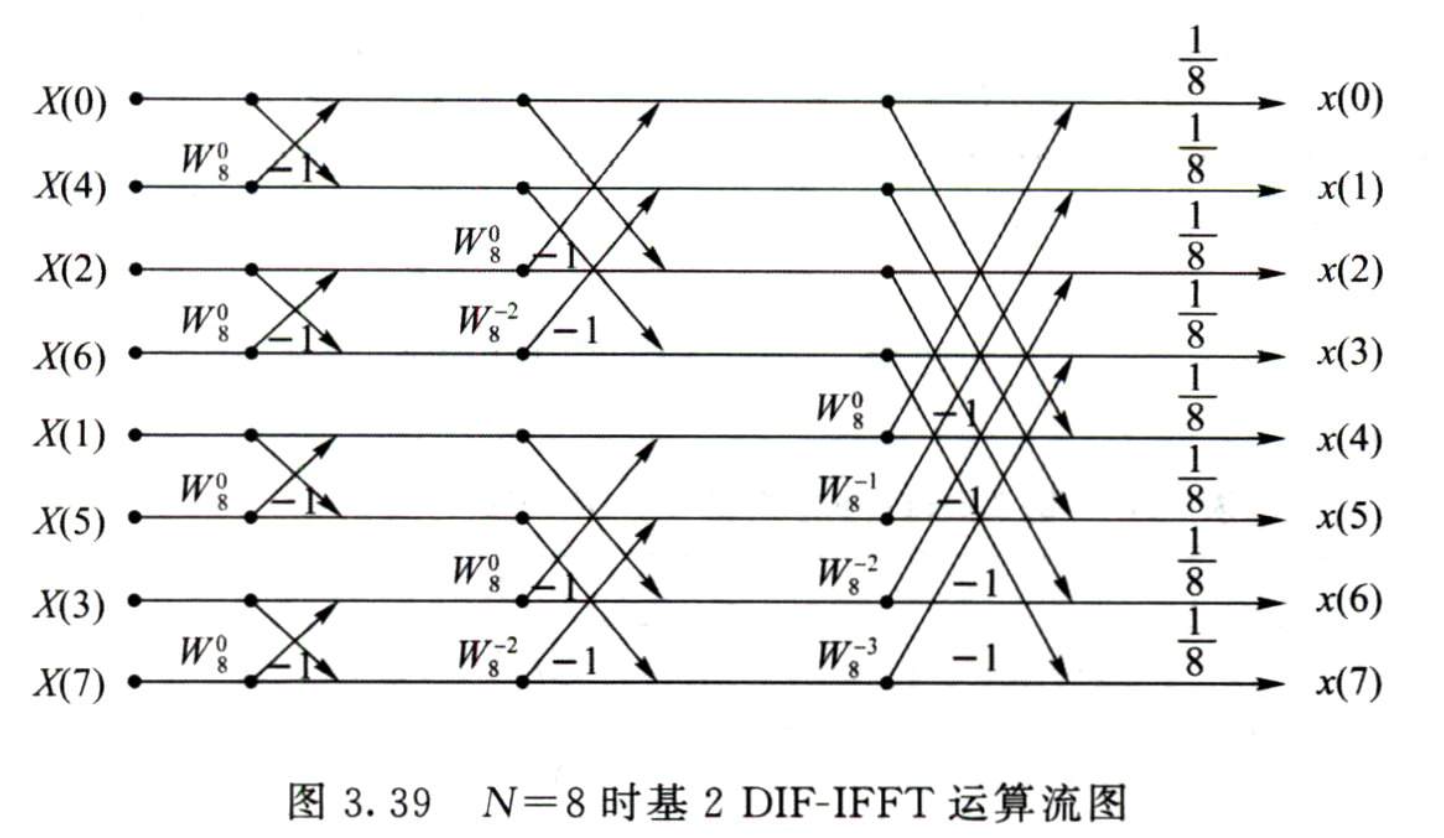

IFFT

把 \(W_N^{nk}\) 换成 \(W_N^{-nk}\)，最后再乘以 \(\frac{1}{N}\)。
