04 放大电路的频率响应

频率特性概述

频率特性基本概念

放大电路理想频率特性

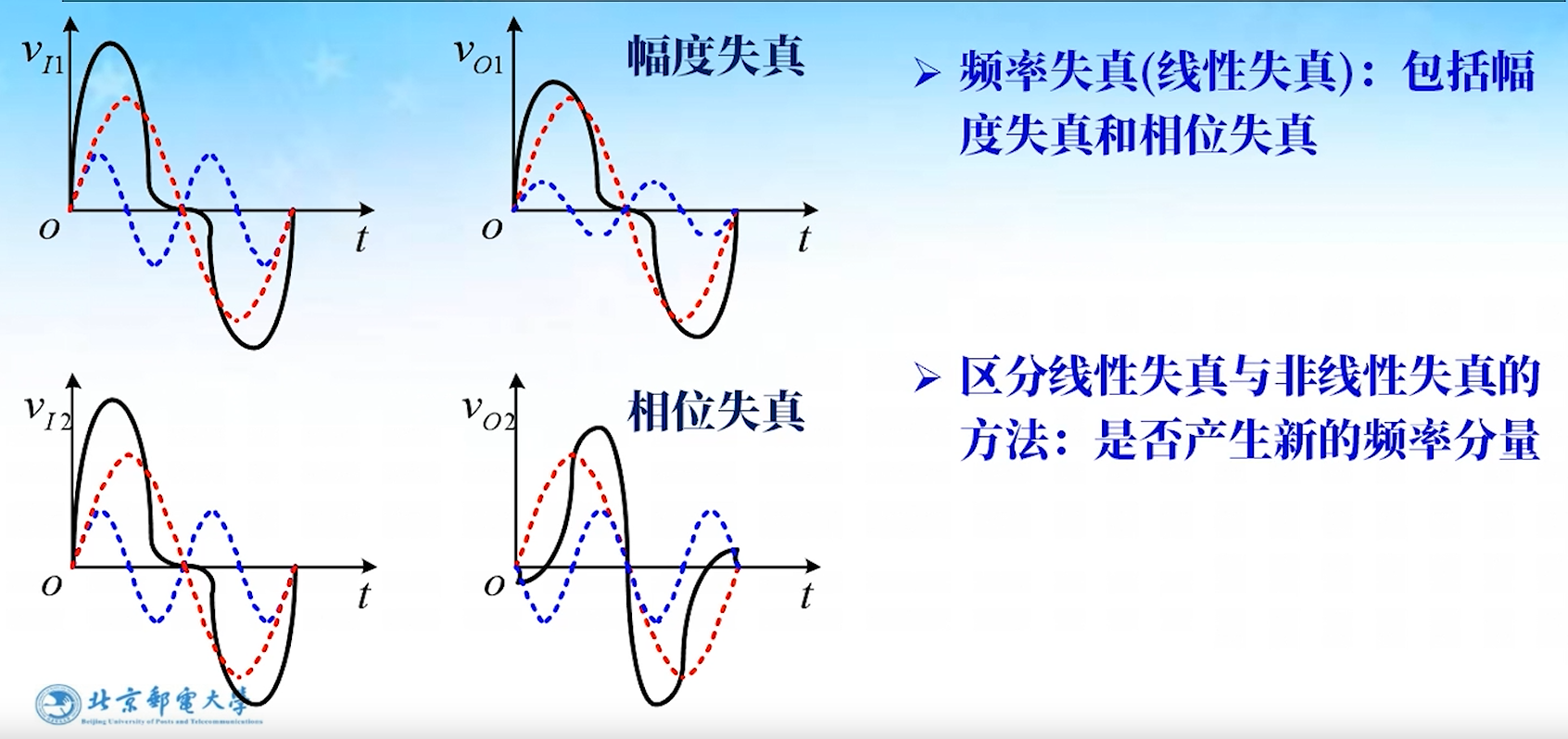

线性失真

  • 非线性失真:饱和、截止失真

理想频率特性

  • 理想幅频特性:通频带覆盖输入信号的频谱范围且通频带内的幅度增益为一常数。
  • 理想相频特性:在输入信号的频谱范围内相频特性为线性时延为常数。

晶体管结电容对放大电路高频特性的影响

波特图

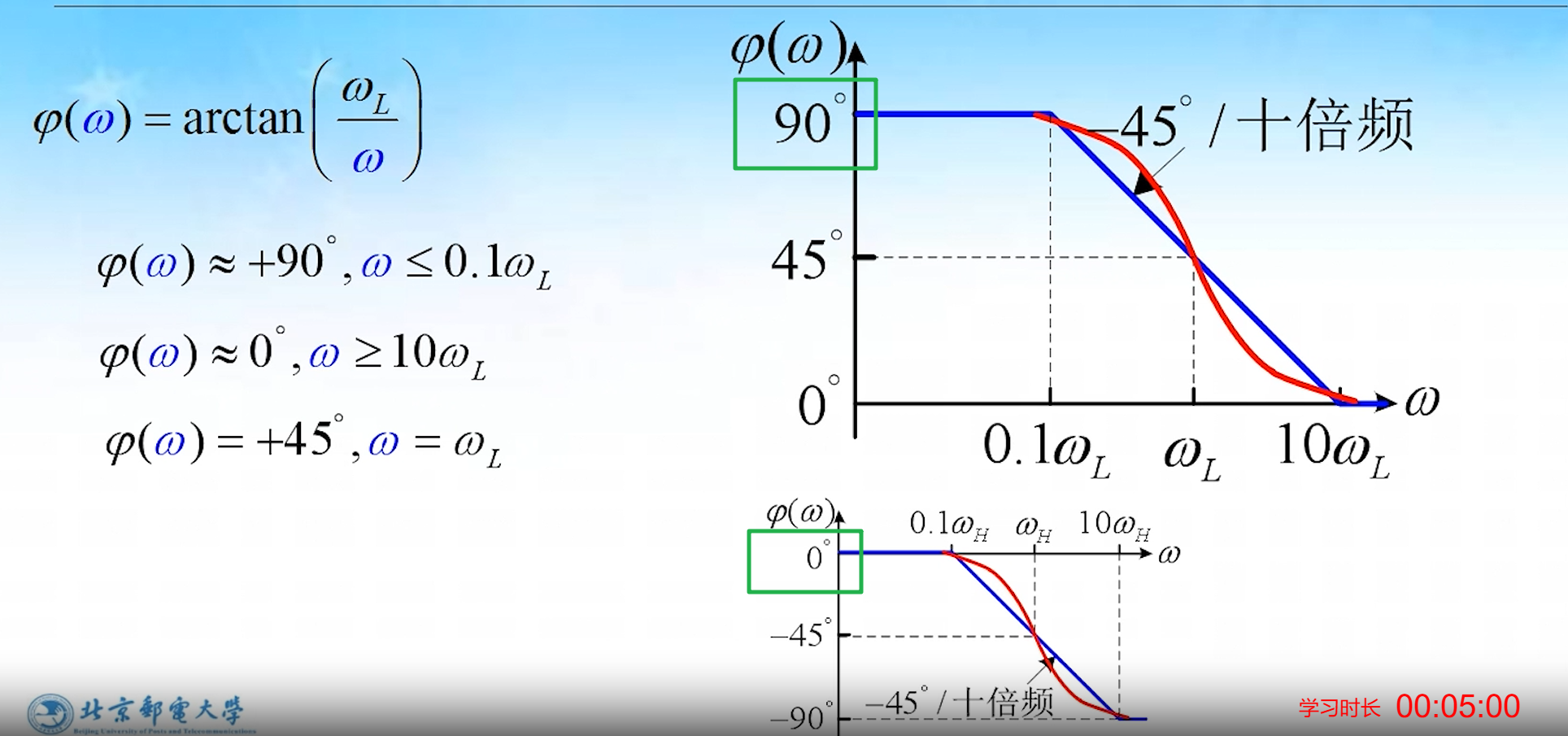

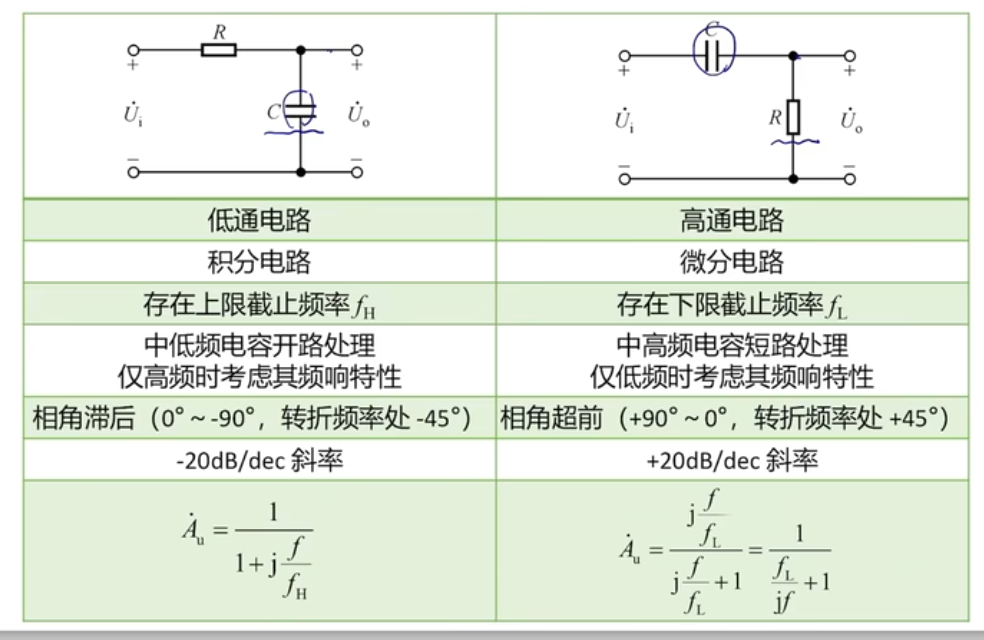

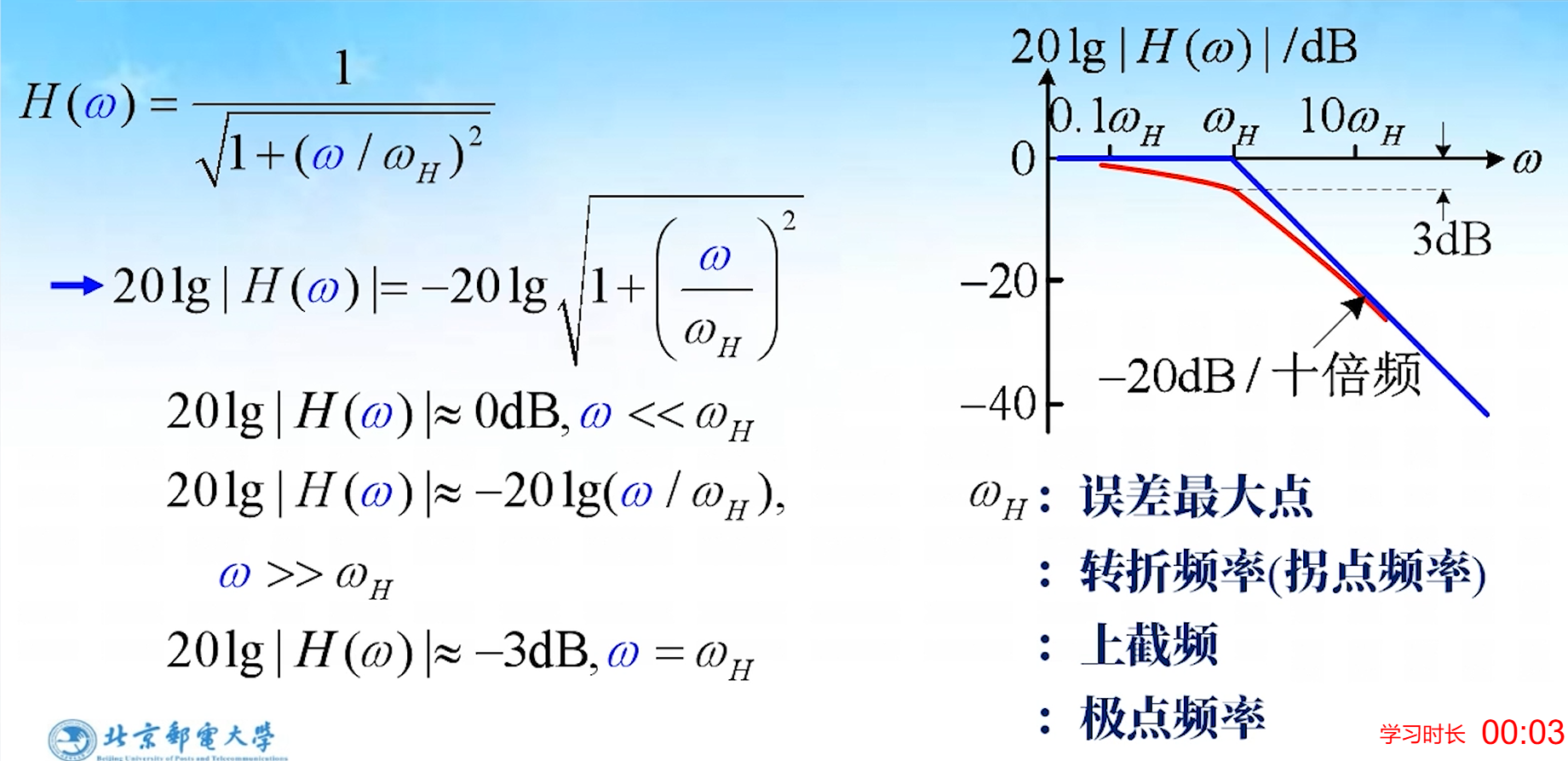

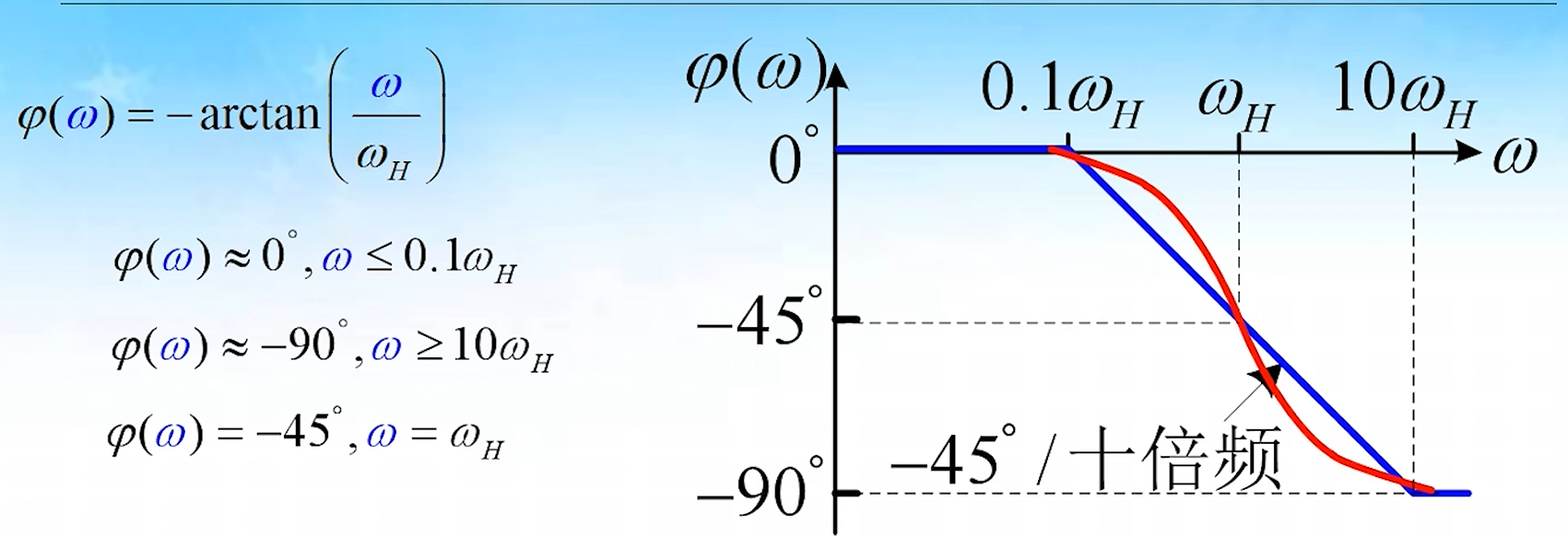

低通滤波器的波特图

双极性晶体管放大电路的频率特性

晶体管的频率特性

高频小信号模型

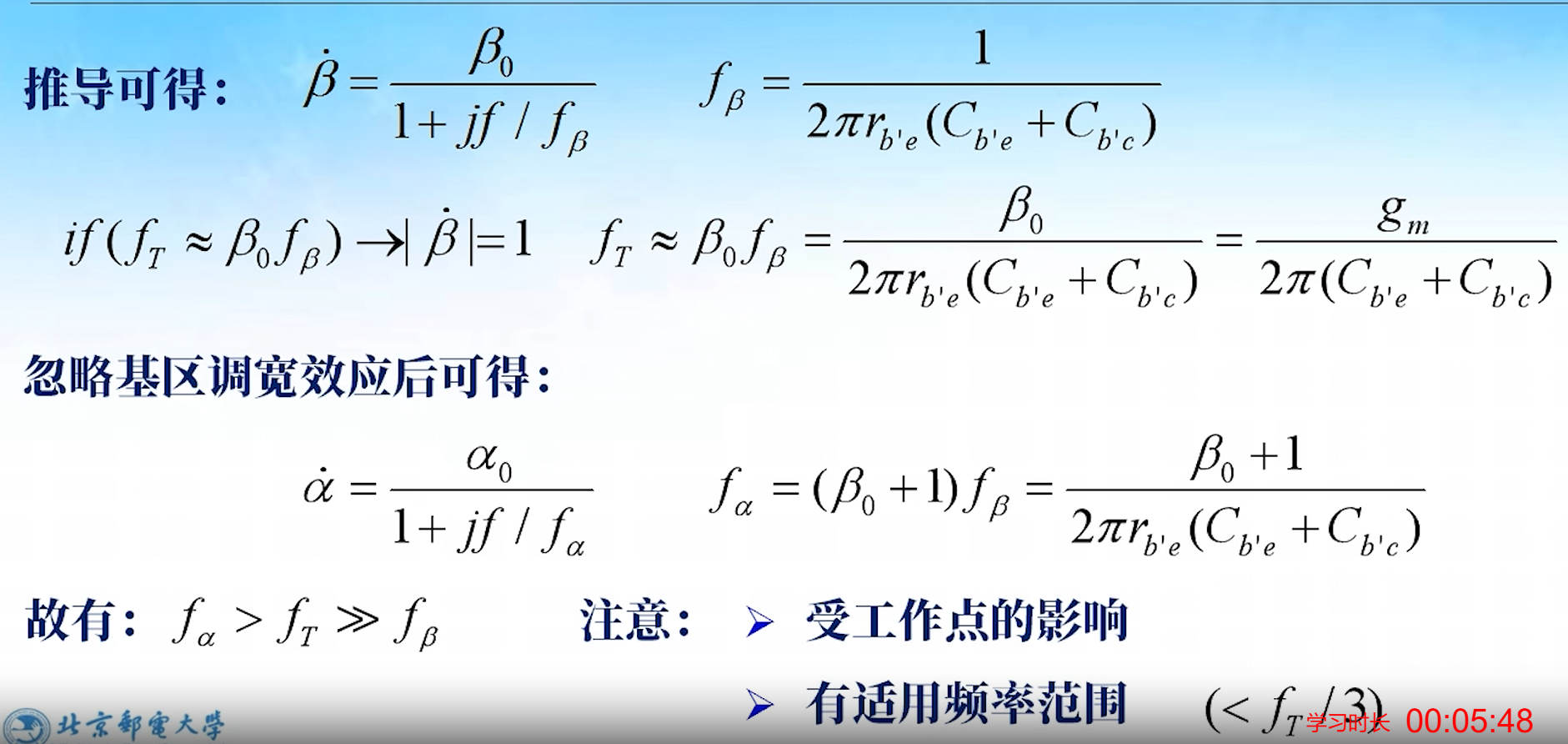

频率参数

单管共射放大电路的高频特性

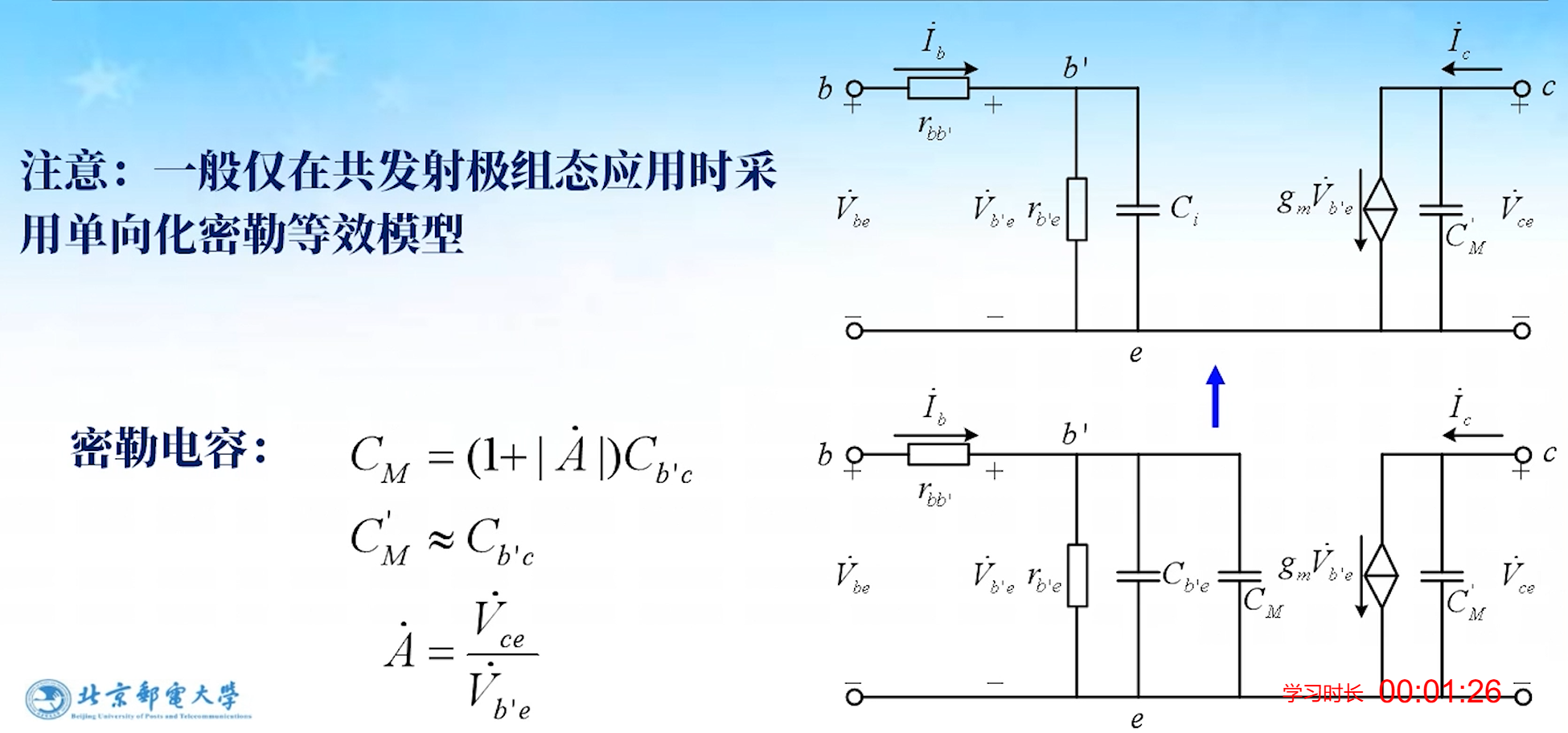

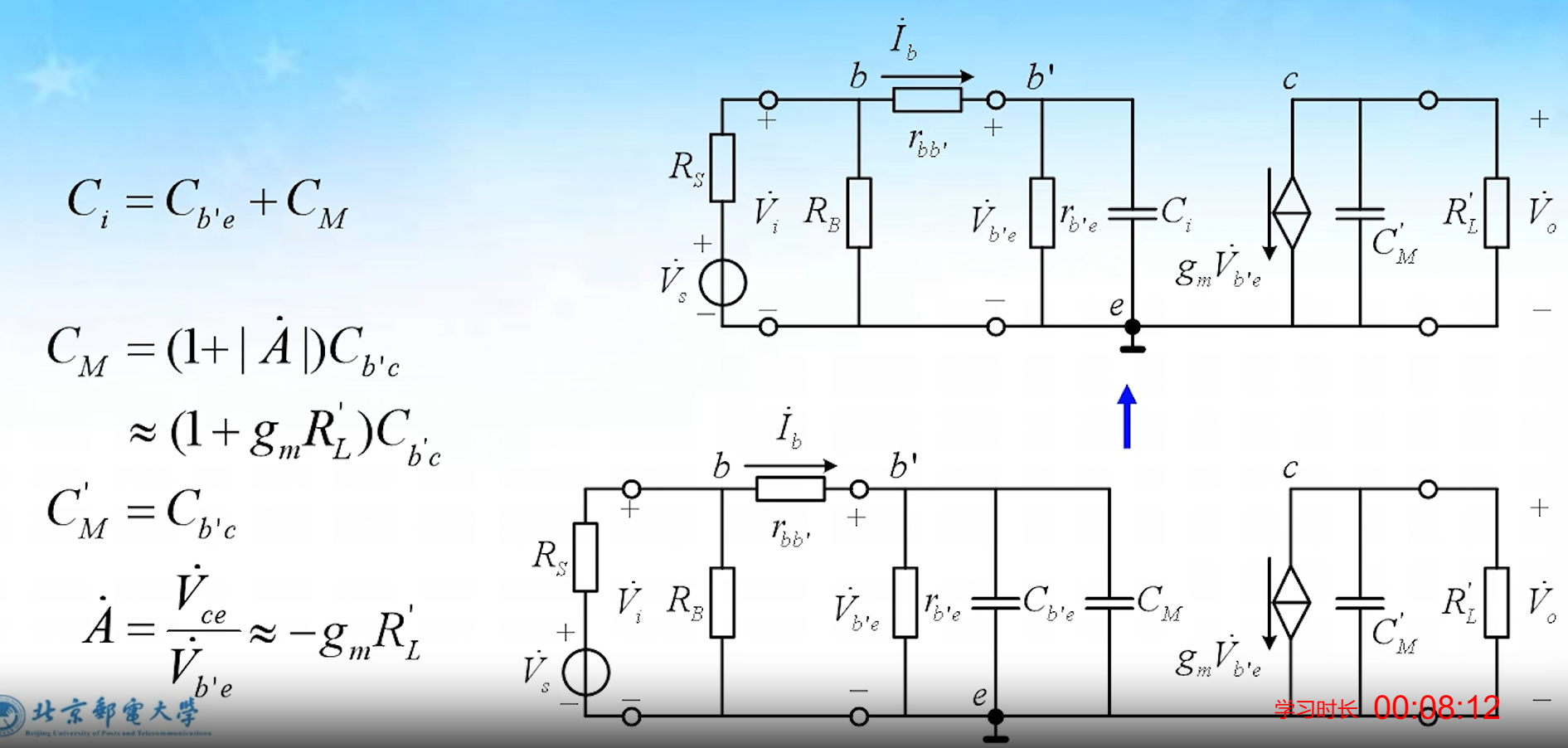

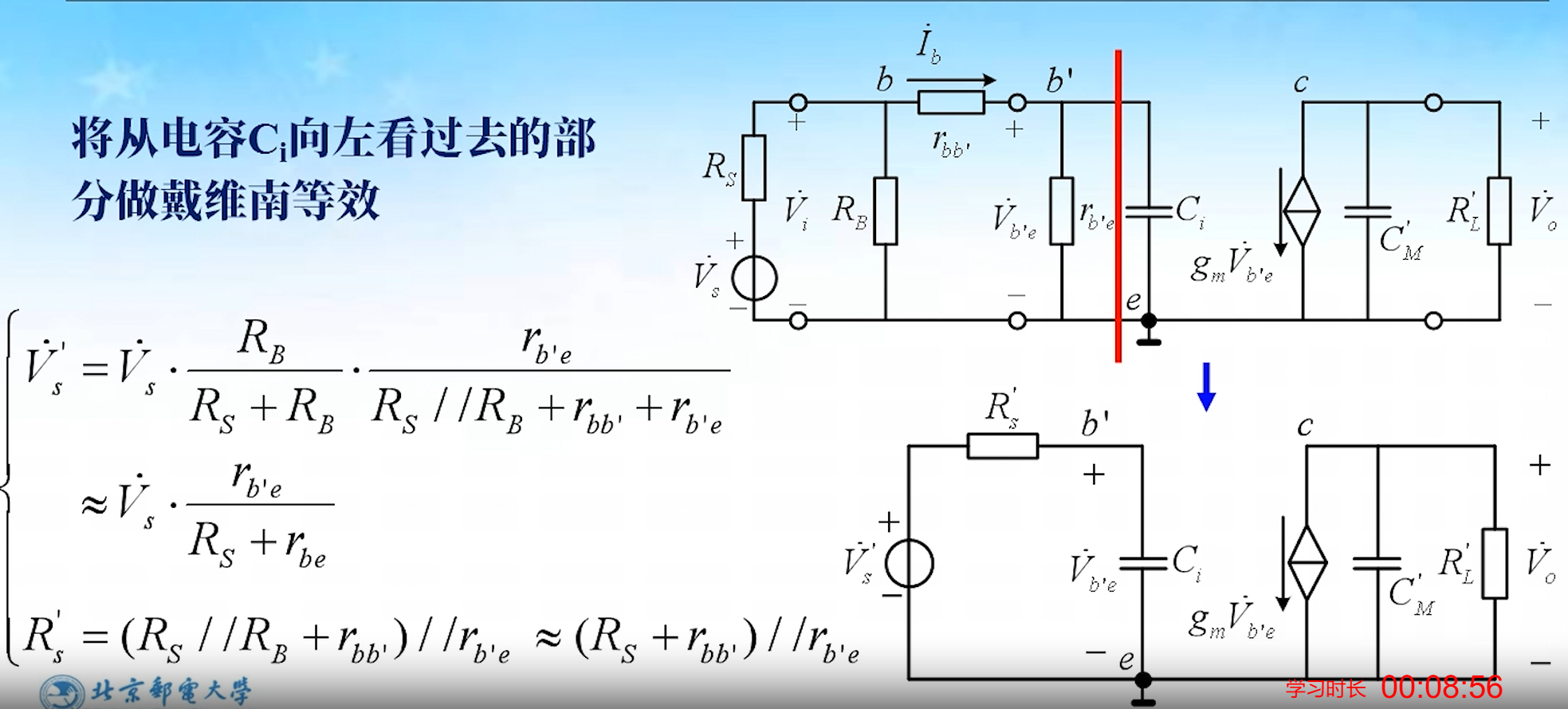

单向化

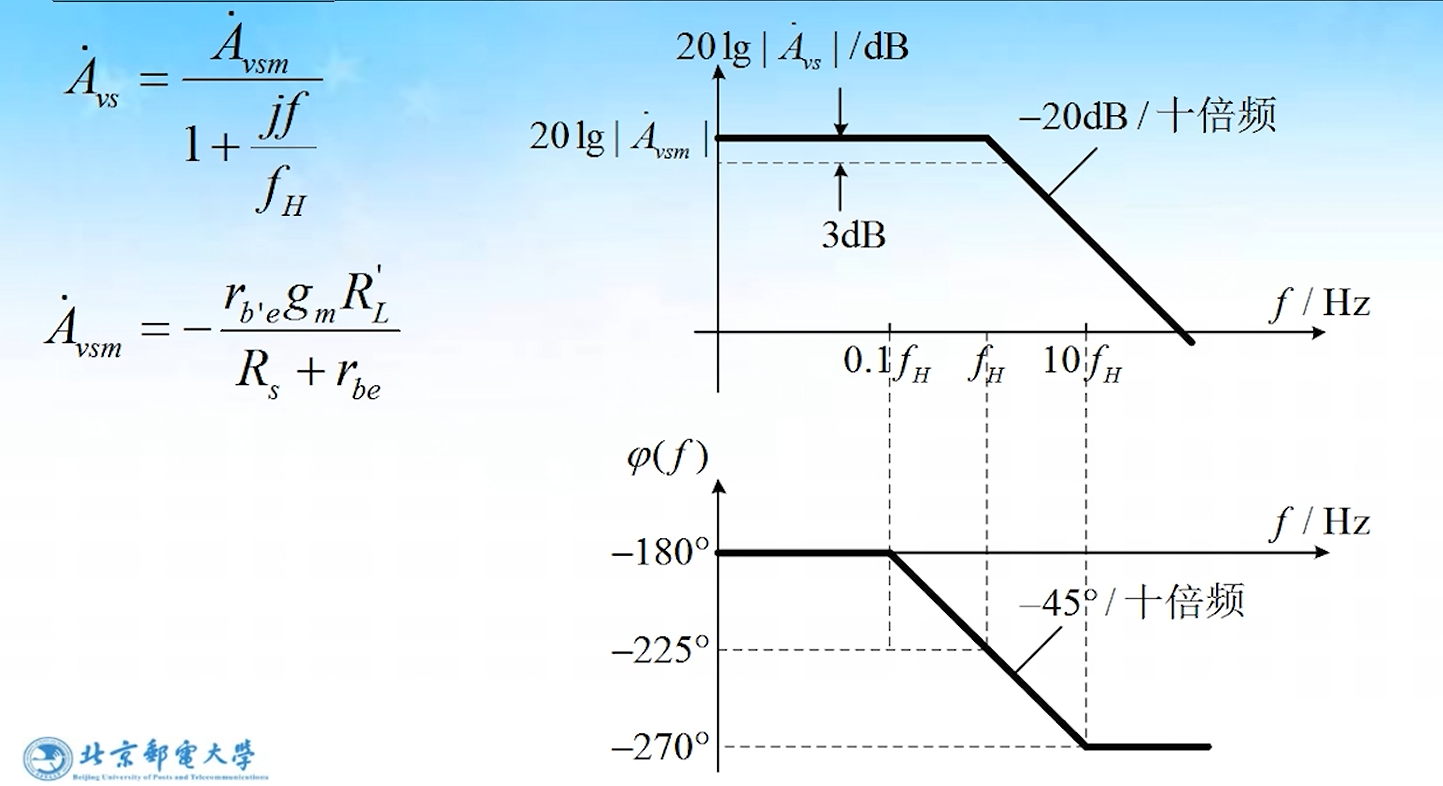

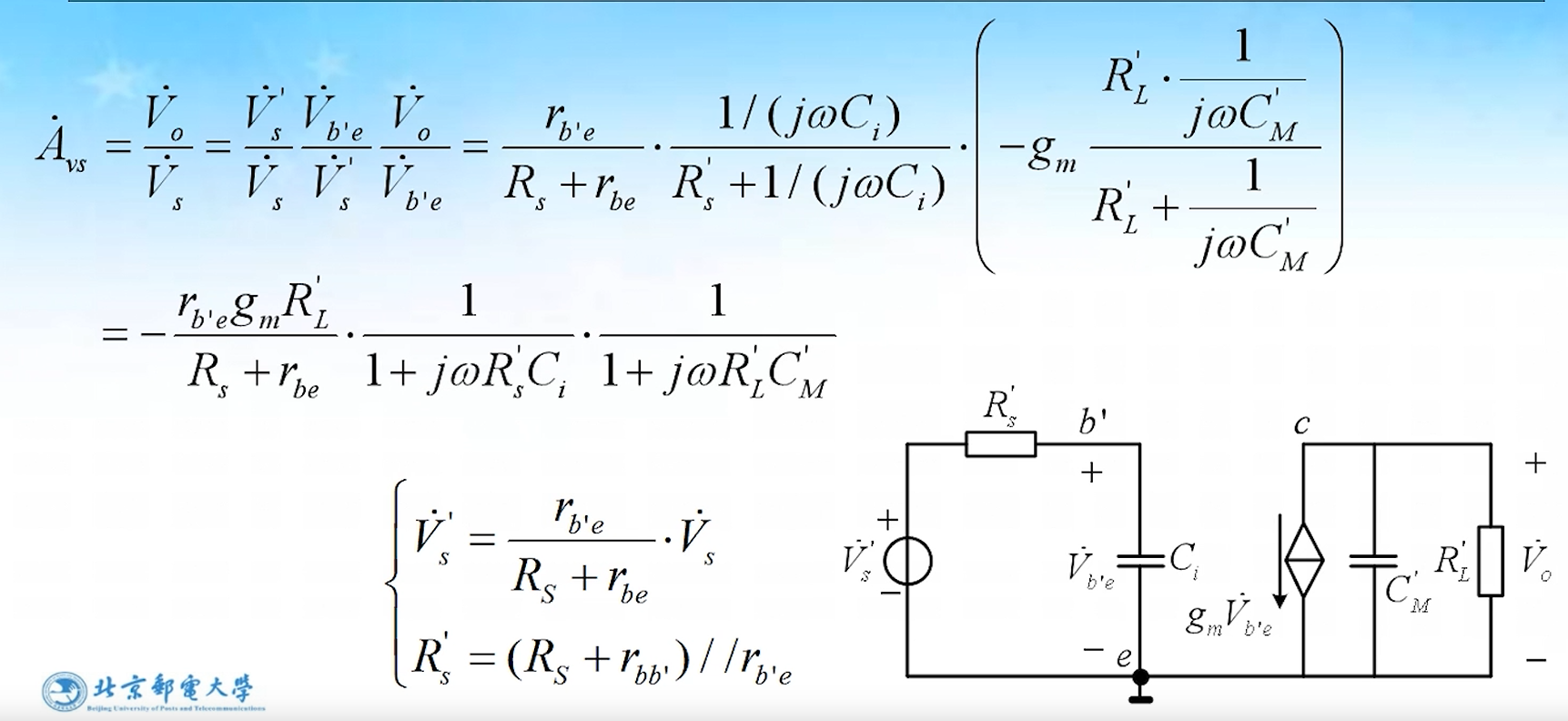

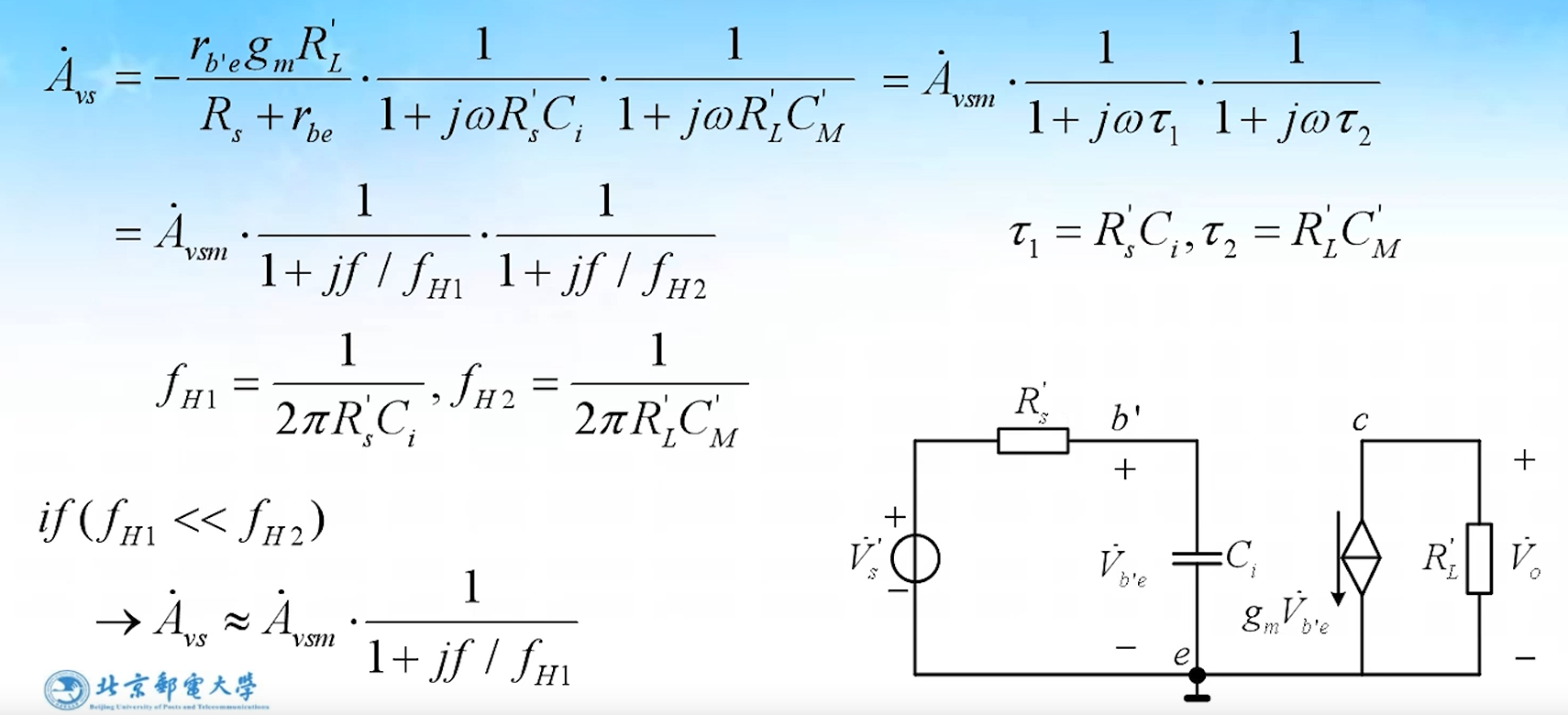

高频特性

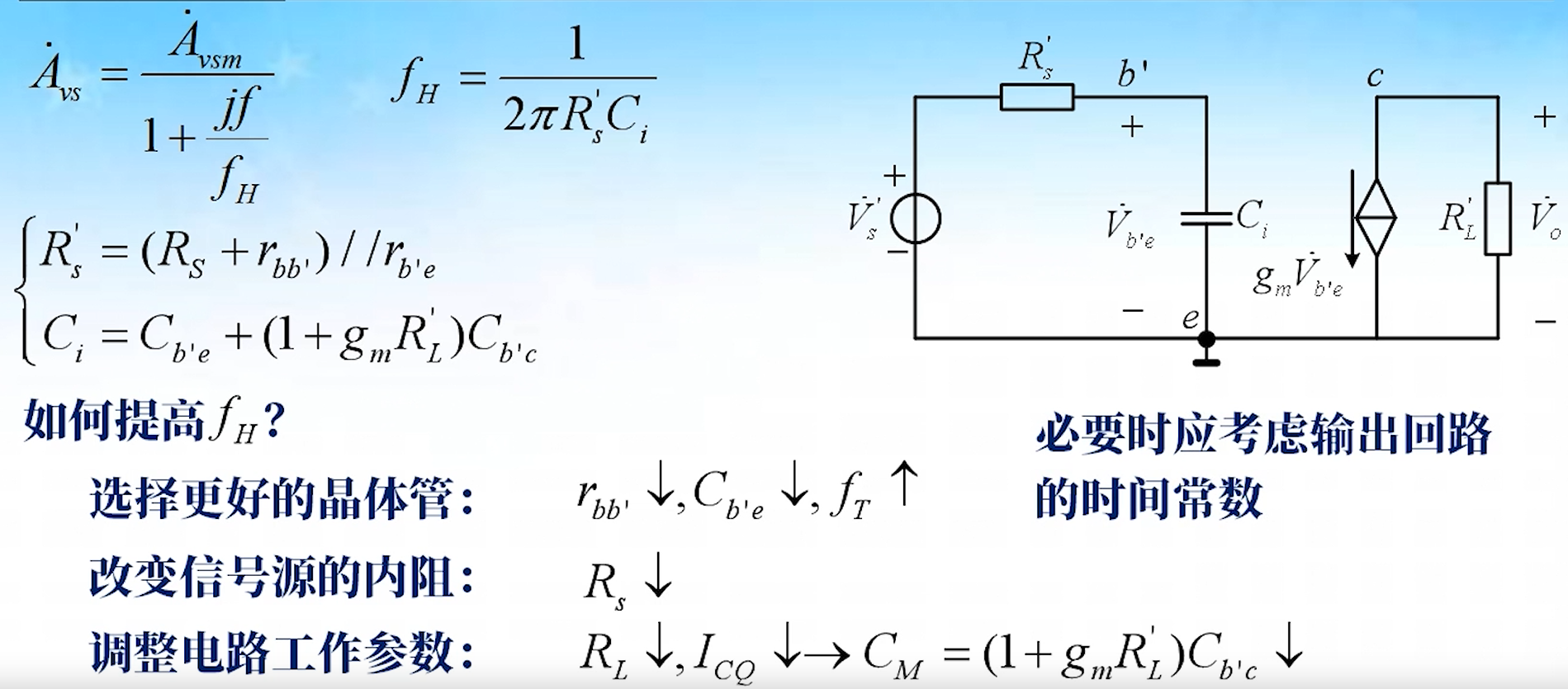

提高上截止频率的方法

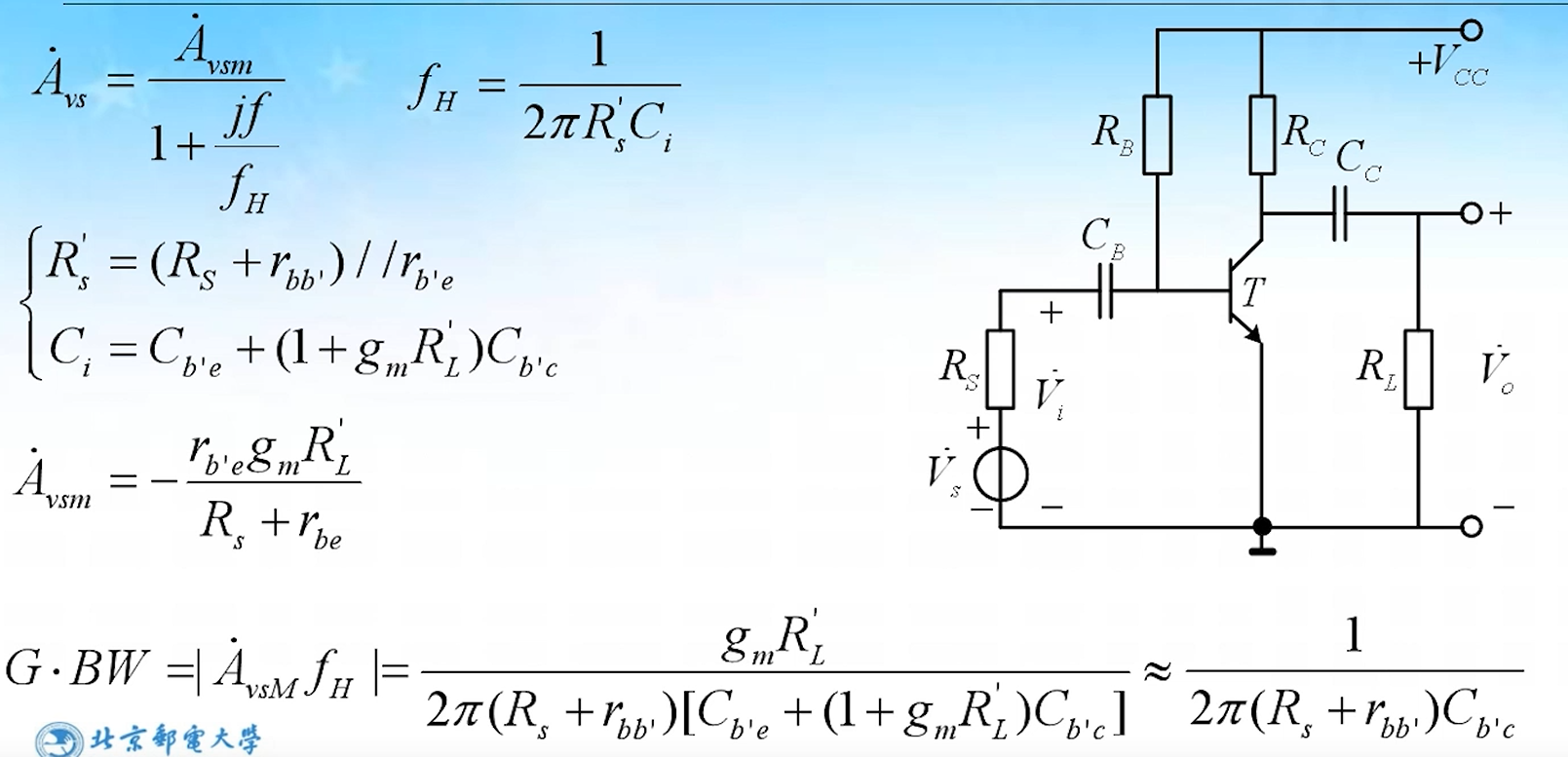

增益带宽积
